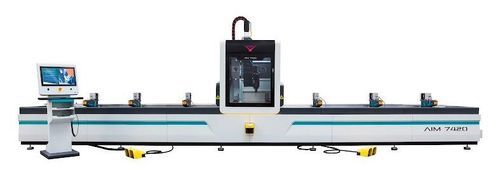

Centro di taglio e lavorazione multifunzione AIM 7420

CNCper profilati in alluminioper profilati PVC

Panoramica prodotto
Il modello AIM 7420 è un centro di lavorazione e taglio profili CNC a 4 assi progettato per lavorare profili in alluminio e PVC, leghe a basso tenore di carbonio e profili in acciaio a parete sottile. Il 4° asse consente di lavorare su tre superfici del profilo. La doppia stazione permette un funzionamento continuo: mentre una stazione è in lavorazione, l'operatore prepara l'altra. Il software CAMPROX gestisce il riconoscimento e il posizionamento automatico delle morse. Il magazzino ospita fino a 11 utensili, inclusa una lama da Ø180 mm. Un armadio metallico di insonorizzazione circonda la testa di lavorazione per la sicurezza dell'operatore.

Caratteristiche principali

• Controllo CNC a 4 assi per fori, scanalature, rilievi d'angolo, taglio a sega, maschiatura e foratura a flusso su tre superfici.
• Doppia stazione per lavorazione continua (modelli AIM 7420).
• Magazzino utensili 11 posizioni con frese e lama Ø180 mm.
• Foratura a flusso e maschiatura rigida M4–M10 con mandrino con encoder disponibile su variante AIM 7420T.
• Riconoscimento e posizionamento automatico delle morse tramite CAMPROX.
• Armadio di insonorizzazione metallico intorno alla testa di lavorazione per contenimento del rumore e sicurezza.
• Unità di raffreddamento utensili PLC a 2 uscite e lubrificazione a cartuccia per assi X, Y e Z.
• Morsetti pneumatici standard: 8 per AIM 7420 (4 per AIM 4420), espandibili; 2 appoggi pneumatici per azzeramento in X.
• Schermo tattile a colori da 21 pollici, programmazione ISO 'G' e importazione programmi via USB.
• Supporto tecnico remoto e interfaccia multilingue.
• Sicurezza operativa garantita da sistema di scansione campo a 3 zone e illuminazione LED nell'armadio.

Accessori di serie

• Software CAMPROX per programmazione CNC.
• Set tastiera e mouse per programmazione.
• Recinzione di sicurezza intorno alla macchina.
• 8 morsetti pneumatici per profili (AIM 7420).
• 2 poggi pneumatici.
• Vaschetta per trucioli nel telaio macchina.

Accessori opzionali

• Kit utensili da taglio, portautensili e pinze.
• Software CAD-EXTRACT per file IGES.
• Dispositivo automatico di misurazione lunghezza utensile.
• Nastro trasportatore per rimozione trucioli.
• Soffiante per nebbia d'olio.
• Kit lame speciali e lama di ricambio Ø180x5x d:Ø30 Z=45.
• Controllore portatile.
• Sistema pressione morsetto regolabile e 4 morsetti aggiuntivi opzionali.
• Lettore di codici a barre.

Specifiche tecniche
Potenza elettrica: 18 kW / 400V AC 3P+PE / 50/60 Hz.
Velocità mandrino fresatura: 3.000 RPM.
Velocità mandrino sega: 20.000 RPM.
Diametro lama sega: D: Ø180 x d: Ø30 mm.
Portata aria/raffreddamento: 250 L/min.
Pressione aria: 6–8 bar.
Dimensioni (LxWxH): 180 x 885 x 275.
Peso: 3810.0 kg.

Caratteristiche tecniche

• Modello: AIM 7420 — centro CNC 4 assi per lavorazione e taglio profili.
• Doppia stazione automatica per lavorazione continua.
• Magazzino utensili 11 posizioni incluso utensile sega Ø180 mm.
• Posizionamento automatico delle morse tramite CAMPROX; 8 morsetti pneumatici standard (AIM 7420).
• Foratura a flusso e maschiatura rigida M4–M10 (varianti AIM 7420T).
• Schermo touch a colori 21"; programmazione ISO 'G'; import via USB.
• Sicurezza: armadio di insonorizzazione e scansione campo a 3 zone.
• Unità raffreddamento utensili PLC, lubrificazione a cartuccia e illuminazione LED.
