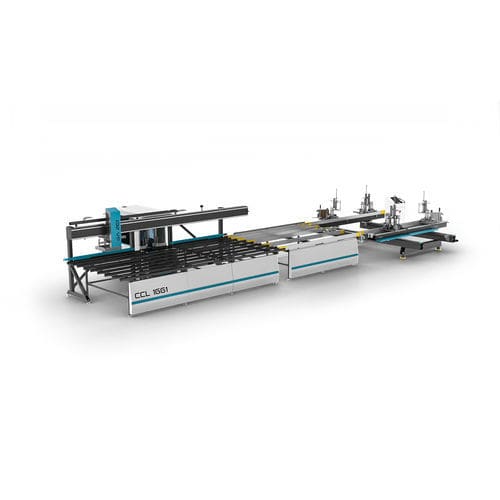

Linea di saldatura e pulitura d'angolo CCL 1661

manualeautomaticorobotizzato

Panoramica
Linea CCL 1661 per saldatura a quattro angoli e pulizia dei profili in PVC controllata da CNC, progettata per l’integrazione di saldatura, unità di raffreddamento, trasferimento robotizzato e lavorazione degli angoli. Dopo la saldatura sulla DK 540 il telaio viene instradato automaticamente all’unità di raffreddamento (SA 251). L’unità robot SA 261 quindi trasferisce e ruota i telai verso la macchina di pulizia CNC (CNC 609 o CNC 611) per il ciclo di pulizia degli angoli.

Tabella caratteristiche tecniche
Alimentazione: 12 kW / 400V AC 3P PE 50/60 Hz
Velocità mandrino (fresa): 6000 RPM
Velocità di rotazione (lama/sistema): 18.000 RPM
Diametro lama / foro: D: Ø250 mm - d: 30/32 mm
Portata aria / refrigerante: 150 L/min
Pressione aria: 6-8 bar
Dimensioni (L x W x H): 2472 x 11725 x 207 (come indicato)
Peso: 3931 / 3776 kg

Caratteristiche generali

• Programma Yılmaz per pulizia profili personalizzati
• Modalità di funzionamento manuale e automatica
• Riconoscimento automatico profilo anta e telaio
• Sistema di misura larghezza e altezza profilo
• 11 serie di coltelli per pulizia automatica dei profili
• Coltelli separati per profili colorati e bianchi
• Sistema di lubrificazione centrale automatico
• Interfaccia touch screen basata su Windows
• Trasferimento programmi profilo tramite USB
• Connessione remota e supporto tecnico
• Pannello di controllo mobile
• Variazione velocità durante il processo
• Capacità: 220 telai / 8 ore (con CNC 609) o 270 telai / 8 ore (con CNC 611)
• Allarmi e avvisi visibili su schermo
• Sistema di controllo fase e controllo bassa pressione
• Pulizia dei quattro angoli e trasferimento di fine linea tramite rotazione robotizzata
• Movimento automatico su 2 o 4 assi
• Transizione automatica tra campo di saldatura 0,2–2,0 mm (funzione Yılmaz)
• Modalità automatica integrata con lettore di codici a barre o manuale secondo dimensioni inserite
• Saldatura anta tipo lame
• Inserimento e memorizzazione parametri di saldatura a schermo
• Sostituzione rapida del teflon
• Memorizzazione fino a 1000 ricette profilo
• Monitoraggio tempi di lavorazione durante l’operazione
• Posizionamento facilitato profili lunghi sull’unità di saldatura
• Modalità mm o pollici
• Dimensione massima quadrata ruotabile da SA 261: 2200 x 2200 mm (quadri più grandi ruotati manualmente)

Accessori di serie

• Saldatrice a quattro teste DK 540
• Unità di raffreddamento SA 251
• Meccanismo robot SA 261
• Macchina pulizia angoli CNC 609
• Macchina pulizia angoli CNC 611
• Totale 11 utensili: sega di pulizia, lame di raschiamento interne e frese
• Tavolo supporto finestra spazzolato

Accessori opzionali

• Sistema di pressatura guarnizioni CS 240
• Set attrezzature DK 540 per anta lame
• Set attrezzaggi DK 540 per saldatura

Video prodotto
Video ufficiale disponibile (YouTube).

Caratteristiche tecniche

• Modello: CCL 1661
• Controllo: CNC, linea integrata saldatura e pulizia quattro angoli; movimento 2 o 4 assi
• Potenza: 12 kW / 400V AC 3P PE 50/60 Hz
• Velocità utensili: 6000 RPM (fresa), 18.000 RPM (lama)
• Diametro utensili: Ø250 mm, foro 30/32 mm
• Aria / refrigerante: 150 L/min, 6-8 bar
• Dimensioni: 2472 x 11725 x 207
• Peso: 3931 / 3776 kg
• Produzione: 220 telai / 8 h (CNC 609) o 270 telai / 8 h (CNC 611)
• Automazione: SA 251, SA 261, riconoscimento profili, trasferimento USB, supporto remoto
• Utensili: 11 utensili automatici inclusi sega di pulizia, lame interne e frese
