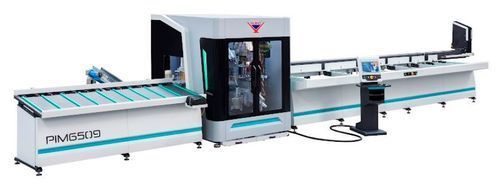

Centro di lavoro a 8 assi PIM 6509

orizzontaleper PVC11 utensili

Panoramica
PIM 6509 è un centro di lavoro CNC a 8 assi progettato per la lavorazione dei profili in PVC (telai e ante). Esegue lavorazioni su quattro lati: fresatura, aperture per serrature, scanalature per drenaggio, fori per cerniere e maniglie, marcatura e taglio con lama. È possibile eseguire fresatura e taglio contemporaneamente. L'alimentatore automatico porta fino a 7 profili; la pinza pneumatica a 3 assi gestisce il posizionamento. Il software di ottimizzazione minimizza gli scarti e la tracciabilità si ottiene tramite etichettatura a codice a barre in vista delle operazioni di saldatura/assemblaggio.

CARATTERISTICHE GENERALI

• Sistema servo CNC a 8 assi per movimenti sincronizzati
• Alimentazione, trasporto, posizionamento, taglio e trasferimento completamente automatizzati
• Lavorazioni su quattro lati: fresatura, fori per serrature, scanalature acqua, fori per cerniere/maniglie, marcatura, taglio lama
• Pinza pneumatica 3 assi per movimentazione precisa
• Bloccaggio orizzontale e verticale durante il taglio
• Capacità di lavorazione: 2.200–2.400 metri lineari / 8 ore
• Unità di trasporto automatica con capacità per 7 profili
• Lama Ø550 mm servoassistita, inclinabile 30°–150°
• Ottimizzazione a bordo macchina per ridurre gli scarti
• Connessione desktop remoto per assistenza tecnica
• Interfaccia compatibile CAD, PC Windows con display touch 15,6"
• Integrazione con saldatura CNC, pulizia angoli e avvitatura
• Riconoscimento automatico dei profili (database)
• Sistema di lubrificazione automatico e illuminazione interna LED

ACCESSORI DI SERIE

• 11 utensili (frese e punte)
• Stampante per codici a barre
• Recinzione di sicurezza intorno alla macchina
• Tastiera e mouse

ACCESSORI OPZIONALI

• Trasportatore trucioli angolato
• Attrezzatura logistica officina (vedi documento tecnico)
• Lama di ricambio Ø550 mm
• Punte di ricambio (vedi documento tecnico)
• VCE 4000 estrattore di trucioli

TABELLA SPECIFICHE TECNICHE
Velocità mandrino / fresatura: 2.440 RPM
Velocità lama (sega): 18.000 RPM
Diametro lama / foro: D: Ø550 mm · d: Ø30 mm
Portata aria / pneumatico: 250 L/min.
Dimensioni complessive (L x P x H): 279 x 1.344 x 231 (unità come da fonte)
Peso macchina: 3.650 Kg

CARATTERISTICHE / SPECIFICHE TECNICHE

• CNC a 8 assi
• Alimentatore automatico per 7 profili
• Capacità produttiva: 2.200–2.400 m lineari / 8 ore
• Pinza pneumatica 3 assi per movimentazione
• Lama Ø550 mm inclinabile 30°–150°
• Fresatura e taglio simultanei
• Software di ottimizzazione dinamica per ridurre gli scarti
• PC Windows con display touch 15,6"
• Supporto remoto e sistema di lubrificazione automatica
