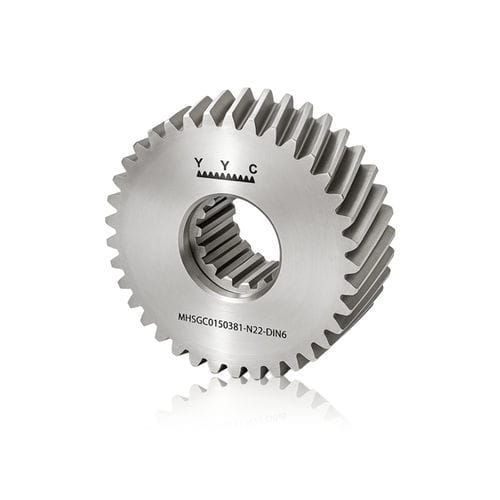

Ruota dentata cilindrica MHSGC0200151-N16-DIN6

a dentatura elicoidalein acciaiodi precisione

Panoramica del prodotto
Ingranaggio elicoidale scanalato realizzato in SCM415. Angolo di elica sinistra 19°31'42". Cementazione con durezza HRC60±2 e denti rettificati dopo il trattamento. Scanalatura conforme a DIN 5480 (N16x0.8x30x18x7H). Progettato per trasmissione di potenza di precisione e assiemi ingranaggi.

Dati tecnici
Modulo (M): 2
Qualità (Q): DIN6
Numero di denti (Z): 15
øD: 38.2 mm
ød2: 26 mm
Intervallo forza massima di avanzamento (kN): ≦20
Forza massima di avanzamento (kN): 7.71
Peso (kg): 0.21
Diametro primitivo (ød): 31.831 mm
Diametro foratura (ød1): 16 mm
W1: 26 mm
Fattore di modifica del profilo (x): 0.592
Intervallo diametro primitivo di lavoro (ødwz): ≦50 mm
Diametro primitivo di lavoro (ødwz): 34.199 mm
Specifiche bullone (M): M5x16L
ød3: 18 mm
W2: 32 mm
W3: 11 mm
W4: 26.5 mm
Specifiche scanalatura (DIN 5480): N16x0.8x30x18x7H

Caratteristiche / Specifiche

• Materiale: SCM415
• Angolo di elica: sinistro, 19°31'42"
• Cementazione: durezza HRC60±2
• Denti: cementati e rettificati
• Modulo (M): 2
• Qualità: DIN6
• Numero di denti (Z): 15
• Diametro primitivo (ød): 31.831 mm
• Diametro primitivo di lavoro (ødwz): 34.199 mm
• Diametro foratura (ød1): 16 mm
• Specifiche bullone: M5x16L
• Peso: 0.21 kg
• Specifiche scanalatura (DIN 5480): N16x0.8x30x18x7H
