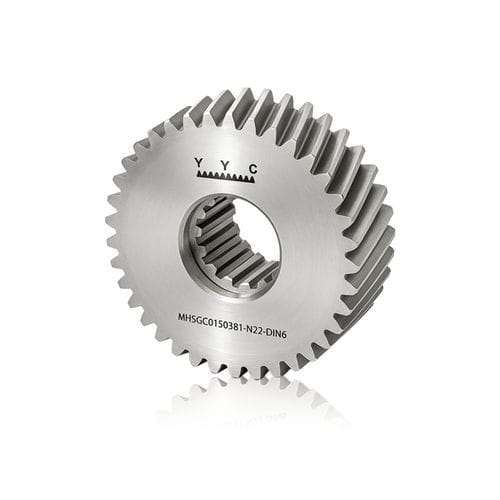

Ruota dentata cilindrica MHSGC0300241-N40-DIN6

a dentatura elicoidalead alberoin acciaio

Panoramica del prodotto
Ruota dentata elicoidale in SCM415, elica sinistra (19°31'42"). Cementata in superficie con durezza HRC60±2 e denti rettificati. Prodotta con precisione DIN6 e con profilo scanalato conforme DIN 5480 (N40x2x30x18x7H). Indicata per trasmissioni industriali e riduttori che richiedono accoppiamenti precisi.

Dati tecnici
Modulo (M): 3
Qualità (Q): DIN6
Numero di denti (Z): 24
Diametro esterno (øD): 85,2 mm
Diametro primitivo (ød): 76,394 mm
Diametro primitivo di lavoro (ødwz): 79,202 mm (intervallo ＞70 mm)
Diametro foro (ød1): 40 mm
ød2: 54 mm
ød3: 42 mm
W1: 31 mm
W2: 51 mm
W3: 20 mm
W4: 41,0 mm
Angolo d'elica: sinistra 19°31'42"
Fattore di modifica del profilo (x): 0,468
Forza massima di avanzamento: 21,90 kN (intervallo ＞20 kN)
Specifiche bulloni: M16x40L
Specifiche scanalatura: N40x2x30x18x7H (DIN 5480)
Peso: 1,07 kg
Unità: mm / kN / kg

Caratteristiche / specifiche tecniche

• Materiale: SCM415
• Modulo: 3
• Qualità: DIN6
• Numero di denti: 24
• Diametro primitivo (ød): 76,394 mm
• Diametro esterno (øD): 85,2 mm
• Diametro foro (ød1): 40 mm
• ød2: 54 mm
• ød3: 42 mm
• Angolo d'elica: sinistra 19°31'42"
• Durezza dopo cementazione: HRC60±2
• Fattore di modifica del profilo (x): 0,468
• Diametro primitivo di lavoro (ødwz): 79,202 mm (intervallo ＞70 mm)
• Forza massima di avanzamento: 21,90 kN (intervallo ＞20 kN)
• Specifiche bulloni: M16x40L
• Specifiche scanalatura: N40x2x30x18x7H (DIN 5480)
• Peso: 1,07 kg
