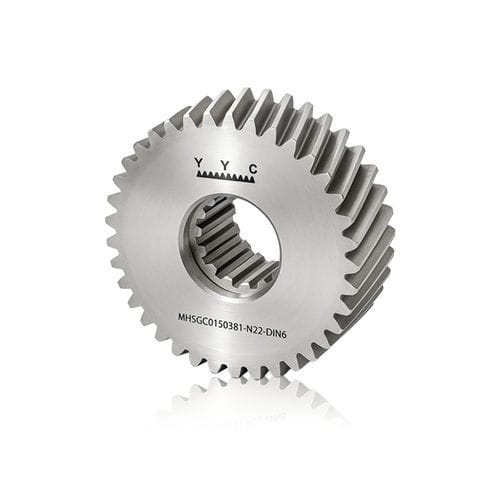

Ruota dentata cilindrica MHSGC0200182-N22-DIN6

a dentatura elicoidalea dentatura internain acciaio al carbonio

Prodotto
Categoria: pignone scanalato
Modello: MHSGC0200182-N22-DIN6
Applicazione: componenti di trasmissione ingranaggi

Descrizione generale
Materiale: SCM415
Angolo elica sinistra: 19°31'42"
Bonifica superficiale (cementazione): durezza HRC60±2
Denti: cementati e rettificati

Dati tecnici

• Modulo (M): 2
• Qualità (Q): DIN6
• Numero di denti (Z): 18
• øD: 44.2 mm
• ød2: 32 mm
• Diametro primitivo (ød): 38.197 mm
• Diametro primitivo di lavoro (ødwz): 40.197 mm (intervallo ≦50 mm)
• Diametro foro (ød1): 22 mm
• ød3: 24 mm
• W1: 26 mm
• W2: 33 mm
• W3: 12 mm
• W4: 27.5 mm
• Fattore di modifica del profilo (x): 0.500
• Specifiche bullone: M8x25L
• Specifiche scanalatura (DIN 5480): N22x1.25x30x16x7H
• Intervallo forza di avanzamento max: ≦20 kN
• Forza di avanzamento max: 10.15 kN
• Peso: 0.32 kg

Unità
mm

Specifiche chiave

• Materiale: SCM415
• Angolo elica sinistra: 19°31'42"
• Durezza dopo cementazione: HRC60±2 (denti rettificati)
• Modulo: 2, Qualità: DIN6, Denti: 18
• Spec. scanalatura: N22x1.25x30x16x7H (DIN 5480)
• Diametro primitivo ø: 38.197 mm — Diametro primitivo di lavoro ø: 40.197 mm (≦50 mm)
• øD: 44.2 mm — Foro ø (ød1): 22 mm
• Bullone: M8x25L — Peso: 0.32 kg
