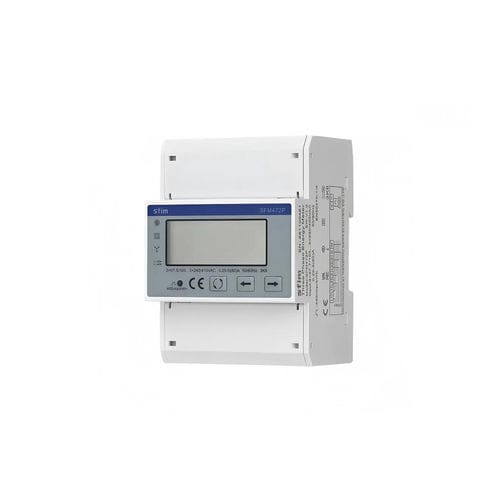

Contatore di energia elettrica trifase SFM472

su guida DINmultifunzione

Panoramica del prodotto
Il contatore multifunzione trifase su guida DIN della serie SFM472 è un dispositivo di monitoraggio elettrico progettato per sistemi di alimentazione trifase a quattro fili (3P4W). Destinato ad applicazioni commerciali, industriali e di servizi pubblici, fornisce misurazioni accurate in tempo reale di molteplici parametri energetici e supporta l'integrazione nei sistemi di gestione dell'energia.

Capacità di misura principali

• Tensione: valori RMS linea-linea (L1-L2, L1-L3, L2-L3) e linea-neutro (L1-N, L2-N, L3-N)
• Corrente: misura RMS della corrente per ciascuna fase
• Potenza: potenza attiva, reattiva e apparente (per fase e totale)
• Frequenza: frequenza di rete (50/60 Hz)
• Energia: energia attiva e reattiva importata (consumata) ed esportata (restituita) con conteggio cumulativo

Integrazione di sistema e flessibilità d'applicazione
Il contatore supporta la visualizzazione locale tramite display LCD integrato e l'integrazione centralizzata tramite RS485 con protocollo Modbus RTU. È adatto per il collegamento a PLC, RTU, sistemi SCADA e host per acquisizione remota, analisi dei carichi, audit energetici e gestione automatizzata dell'energia.

Parametri tecnici
Ingresso - Tensione: Tensione (Un): 3*57.7/100…240/415 VAC
Intervallo di tensione d'ingresso: 0.8Un - 1.15Un
Ingresso - Corrente: collegamento diretto: 0.25-5(80) A; Resistenza a sovracorrente: 30 Imax per 0,01 s
Frequenza: 50 / 60 Hz
Cablaggio: Sezione di collegamento: 16 a 25 mm2
Display: LCD con retroilluminazione bianca; Lettura max: 999999 kWh
Precisione: Energia attiva: Classe 1, Classe B
Uscita - Comunicazione: Interfaccia: RS485; Protocollo: Modbus RTU
Impulso: Costante di impulso: 800 imp/kWh
Consumo: < 2 W / 10 VA
Tenuta - Tensione AC: 4 kV / 1 min
Tenuta - Impulso DC: 6 kV - 1.2 µs
Ambiente climatico - Temperatura di esercizio: -25 °C ~ +55 °C; Temperatura di stoccaggio: -40 °C ~ +70 °C
Umidità: ≤ 95% senza condensa, assenza di gas corrosivi
Altitudine: ≤ 2000 m
Ambiente meccanico: M1
Ambiente elettromagnetico: E2

Caratteristiche / Specifiche tecniche

• Modello/Serie: SFM472 Series
• Applicazione: monitoraggio di impianto trifase quattro fili (3P4W)
• Rated voltage: 3*57.7/100…240/415 VAC; intervallo operativo 0.8Un - 1.15Un
• Rated current: diretto 0.25-5(80) A; tenuta a sovracorrente 30 Imax per 0,01 s
• Frequenza: 50/60 Hz
• Display: LCD con retroilluminazione bianca, lettura max 999999 kWh
• Precisione energia: Energia attiva Classe 1 / Classe B
• Comunicazione: RS485, Modbus RTU
• Costante impulso: 800 imp/kWh
• Consumo: < 2 W / 10 VA
• Tenuta elettrica: AC 4 kV/1 min; Impulso DC 6 kV (1.2 µs)
• Temperatura di esercizio: -25 °C a +55 °C; Stoccaggio: -40 °C a +70 °C
• Umidità: ≤ 95% senza condensa
• Quota operativa: ≤ 2000 m
• Ambiente meccanico / elettromagnetico: M1 / E2
