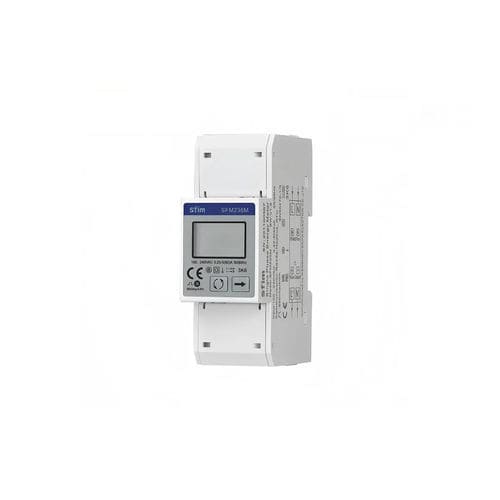

Contatore di energia elettrica monofase SFM236

su guida DINresidenzialemultifunzione

Panoramica del prodotto
Il contatore multifunzione monofase su guida DIN serie SFM236 è un dispositivo compatto e ad alta precisione progettato per sistemi 1P2W. Adatto a residenze, attività commerciali leggere e piccole applicazioni industriali, fornisce misure continue e esportazione dati per monitoraggio e gestione dell'energia.

Capacità di misura principali

• Tensione: tensione efficace RMS (compatibile con 100 V, 120 V, 220 V, 230 V, 240 V)
• Corrente: corrente efficace RMS (collegamento diretto 0,25–5(80) A; supporta TA secondario 1 A / 5 A)
• Potenza: potenza attiva (P), reattiva (Q) e apparente (S)
• Frequenza: monitoraggio frequenza di rete (50 Hz / 60 Hz)
• Energia: energia cumulativa import/export; supporta generazione distribuita

Versatilità operativa e integrazione di sistema
Il contatore dispone di un display LCD con retroilluminazione bianca per letture locali e supporta integrazione remota tramite RS485 con Modbus RTU. È compatibile con PLC, RTU e sistemi di gestione energetica per registrazione dati, analisi delle tendenze e controllo centralizzato.

Parametri tecnici
Ingresso - Tensione: Un = 100...240 VAC; intervallo operativo 0,8Un–1,15Un. Corrente: diretto 0,25–5(80) A; resistenza a sovracorrente 301 max per 0,01 s; supporto TA 1 A / 5 A. Frequenza: 50/60 Hz. Capacità di cablaggio: 16–25 mm². Display: LCD con retroilluminazione bianca; lettura massima 999999 kWh. Precisione: energia attiva Classe 1 / Classe B. Uscita - Comunicazione: RS485, Modbus RTU. Impulso: 800 imp/kWh. Consumo: < 2W / 10 VA. Resistenza: AC 4 kV / 1 min; impulso DC 6 kV (1,2 µs). Ambientale: Temperatura di esercizio -25 °C a +55 °C; stoccaggio -40 °C a +70 °C; umidità ≤ 95% senza condensa; altitudine ≤ 2000 m. Meccanico/EMC: ambiente meccanico M1; ambiente elettromagnetico E2.

Caratteristiche / specifiche tecniche

• Modello/Serie: SFM236 series
• Tensione nominale: 100...240 VAC (0,8Un–1,15Un)
• Corrente nominale: 0,25–5(80) A (diretto); supporta TA secondario 1 A / 5 A
• Frequenza: 50/60 Hz
• Display: LCD con retroilluminazione bianca; lettura massima 999999 kWh
• Comunicazione: RS485, Modbus RTU
• Costante di impulso: 800 imp/kWh
• Consumo: < 2W / 10 VA
• Temperatura di esercizio: -25 °C a +55 °C; Stoccaggio: -40 °C a +70 °C
• Resistenza: AC 4 kV/1 min; impulso DC 6 kV (1,2 µs)
• Capacità di cablaggio: 16–25 mm²
