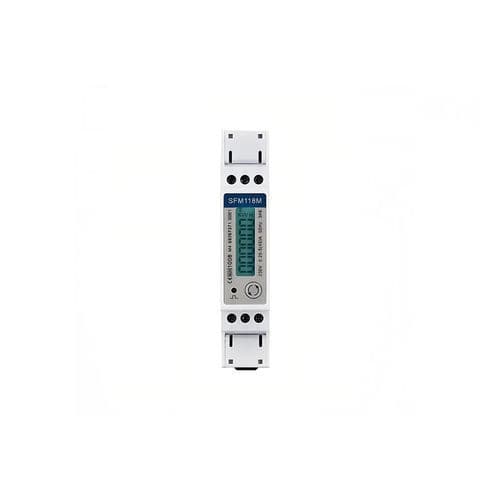

Contatore di energia elettrica monofase SFM118

su guida DINRS-485multifunzione

Descrizione tecnica estesa
La serie SFM118 è un contatore multifunzione monofase da montaggio su guida DIN, progettato per l'integrazione in sistemi di distribuzione 1P2W. Fornisce misure ad alta precisione dei parametri elettrici critici per applicazioni residenziali, commerciali e industriali leggere. Il formato compatto e la comunicazione RS485 (Modbus RTU) lo rendono idoneo per il monitoraggio centralizzato e l'automazione energetica.

Parametri misurati

• Tensione efficace (RMS) e corrente efficace (RMS)
• Potenza attiva, potenza reattiva e potenza apparente
• Frequenza di rete
• Energia attiva/reattiva importata (consumata) ed esportata (iniettata)

Comunicazione e monitoraggio
Interfaccia RS485 con protocollo Modbus RTU per collegamento a PLC, sistemi di gestione tecnica e software di supervisione energetica. Consente acquisizione remota, analisi dei carichi, statistiche dei consumi e integrazione in sistemi di gestione automatica dell'energia.

Display e precisione
Display LCD con retroilluminazione bianca. Lettura massima 99999.9 kWh. Precisione energia attiva: Classe 1 / Classe B.

Parametri tecnici

• Modello/Serie: SFM118 Series
• Tensione nominale (Un): 230 VAC; intervallo: 176–276 VAC
• Corrente nominale (connessione diretta): 0,25–5(45) A; resistenza a sovracorrenti brevi: 30 Imax per 0,01 s
• Frequenza: 50 Hz
• Capacità di connessione: 0,5–10 mm²
• Display: LCD con retroilluminazione bianca; lettura max 99999.9 kWh
• Precisione energia attiva: Classe 1 / Classe B
• Comunicazione: RS485, Modbus RTU
• Costante impulsi: 1000 imp/kWh
• Consumo energetico: < 2 W / 25 VA
• Tensione di tenuta AC: 4 kV / 1 min
• Impulso DC: 6 kV (1,2 µs)
• Temperatura di esercizio: -25 °C a +55 °C
• Temperatura di stoccaggio: -40 °C a +70 °C
• Umidità: ≤ 95% (senza condensa)
• Altitudine: ≤ 2000 m
• Ambiente meccanico: M1
• Ambiente elettromagnetico: E2
