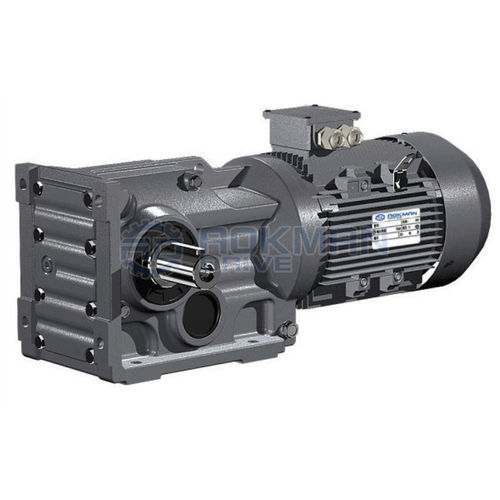

Motoriduttori a coppia conica serie K
Potenza nominale: 0.18kW~200kW
Max. Coppia: Fino a 50000N.m
Disposizione degli ingranaggi: Ingranaggi a coppia conica temprata
Posizione degli alberi: Angolo retto
Rapporto: 5,36~178,37
Modulo di installazione: Piede, flangia, montaggio su albero
Componenti:
1. Alloggio: Ghisa
2. Ingranaggi: Ingranaggi conici
3. Configurazione degli ingressi:
Equipaggiato con motori elettrici
Ingresso albero solido
Flangia motore normalizzata IEC
4. Motori applicabili:
Motore monofase in c.a., motore trifase in c.a
Motori autofrenanti
Motori Inverter
Motori a più velocità
Motore antideflagrante
Motore a rulli
5. Configurazioni di uscita:
Uscita ad albero pieno
Uscita albero cavo
Modelli:
Serie K - Con piede, uscita ad albero pieno
Serie KAB - Uscita con piede, albero cavo
Serie KA - Uscita ad albero cavo con chiavetta
Serie KF - B5 con flangia, uscita ad albero pieno
Serie KAF - B5 con flangia, uscita ad albero cavo
Serie KAZ - B14 con flangia, uscita ad albero cavo
Serie KAT - Uscita albero cavo, braccio di reazione
Serie KH, KHB, KHF, KHZ - Uscita albero cavo, anello di calettamento
Serie KV, KVB, KVF, KVZ - Uscita albero cavo, albero cavo scanalato
Serie K(KA, KF, KAF, KAB, KAZ)S - Ingresso albero pieno
Caratteristiche:
1. Struttura compatta, design modulare
2. Elevata efficienza dei riduttori di oltre il 90%
3. Lunga durata
4. Riduttori a più stadi (2 o 3 stadi) per bassa velocità di uscita
5. Albero cavo di uscita con attacco a chiavetta, calettatore, albero cavo scanalato o braccio di reazione
6. Può essere combinato con altri tipi di riduttori (ad esempio serie R, serie UDL)
Installazione:
Montaggio con i piedi
B5 Montaggio con flangia
B14 Montaggio con flangia
Montaggio su albero
Lubrificazione:
Lubrificazione a bagno d'olio e a spruzzo
Raffreddamento:
Raffreddamento naturale
---
