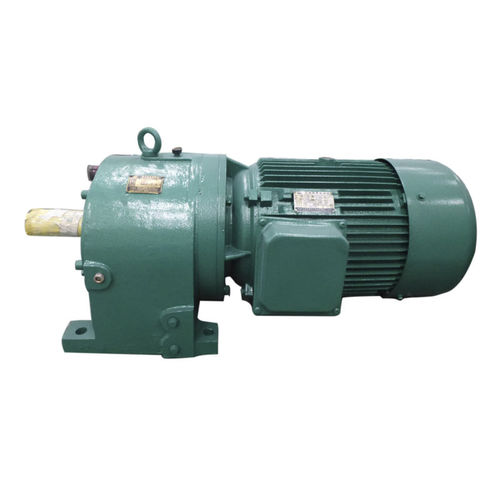

Motoriduttore AC TY Series

asincronolinearecoassiale

Motori a ingranaggi coassiali serie TY Potenza in ingresso: 0,55KW~90KW Rapporto nominale: 14~100 Velocità lineare: ≤20m/s Distanza dal centro: 50~250mm Temperatura di lavoro: 0℃~40℃ Posizione degli alberi: In linea Modulo di installazione: Montato con il piede Componenti: 1. Alloggio: Ferro grigio 2. Ingranaggi: Acciaio legato di alta qualità, ingranaggi in lega temprato, cementazione, tempra, tempra, rettifica, precisione di ingranaggi classe 6 3. Configurazione degli ingressi: Equipaggiato con motori elettrici (motore asincrono trifase a corrente alternata, 4 poli, montaggio su motore B5/B35) 4. Configurazioni di uscita: Uscita ad albero pieno con chiavetta Modelli: TY50~TY250 Caratteristiche: 1. L'albero di ingresso e l'albero di uscita sono situati in uno stesso asse 2. È consentita la rotazione in senso orario o antiorario 3. Configurazione con motori asincroni trifase (4 poli) 4. Montaggio del motore: B5, B35 5. Dimensioni ridotte, elevata capacità di carico, lunga durata, bassa rumorosità, alta efficienza 6. La velocità lineare dell'ingranaggio (velocità tangenziale dell'ingranaggio) non supera i 20 m/s Note: 1. Velocità di ingresso n1=1500rpm 2. Rapporto nominale: 14, 16, 16, 18, 20, 22,4, 25, 28, 31,5, 35,5, 40, 45, 50, 56, 56, 63, 71, 80, 90, 100 3. Tolleranza dell'albero di uscita m6 Installazione: Montaggio con il piede L'angolo di inclinazione della posizione di montaggio non supera i 20 gradi Lubrificazione: Lubrificazione a bagno d'olio e a spruzzo Raffreddamento: Raffreddamento naturale
