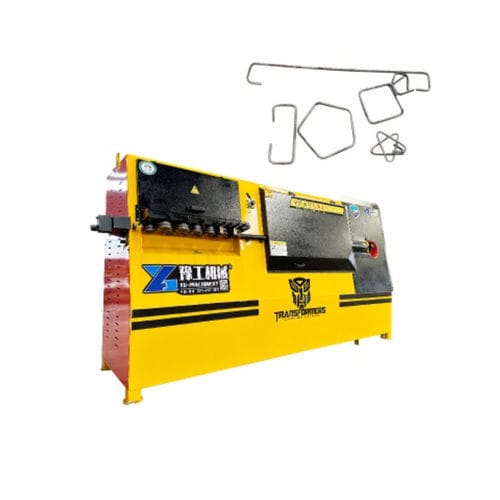

Curvatrice idraulica YG series

servoelettricaper armaturaper barre in acciaio

Panoramica
YG Machinery Piegatrice CNC per staffe è un sistema automatizzato che trasforma barre d'armatura in bobina in una vasta gamma di staffe. Integra servoazionamento, raddrizzamento digitale, taglio idraulico e controllo CNC industriale per produzione precisa e ad alta velocità in cantiere e nelle officine di prefabbricazione.

Caratteristiche principali e principio di funzionamento

• Sistema di raddrizzamento rotante a gabbia, misurazione digitale, taglio idraulico e unità di piegatura multi-testa idraulica pilotata da un nucleo di controllo servo.
• Raddrizzamento preciso: rulli di raddrizzamento orizzontali e verticali regolabili automaticamente e rulli di trazione servo per raddrizzamento ad alta precisione delle barre in bobina.
• Piegatura e taglio efficienti: motore servo indipendente per il braccio di piegatura che consente rotazione e retrazione rapide; taglierina scorrevole a basso consumo per la produzione di piccole staffe.
• Controllo intelligente e archiviazione: controller CNC industriale con touchscreen che memorizza fino a 60 angoli di piegatura e più modelli (quadrato, rettangolare, circolare, poligonale).
• Funzioni di diagnostica integrate per monitorare l'usura dei componenti chiave e supportare la manutenzione.

Applicazioni

• Edilizia in altezza: produzione in serie di staffe standard e su misura per travi e pilastri.
• Lavori infrastrutturali: autostrade, ferrovie, gallerie che richiedono elevata precisione di piegatura per i componenti d'armatura.
• Fabbriche di prefabbricati: produzione a lotti di gabbie d'armatura per elementi prefabbricati.
• Officine di strutture in acciaio pesante: processi compatibili che richiedono controllo servo preciso per operazioni su sezioni.

Vantaggi principali

• Aumento della produttività: una macchina può sostituire più operatori qualificati; funzionamento con un solo operatore riduce il fabbisogno di manodopera.
• Alta precisione: il controllo servo fornisce costanza in lunghezza e angolo per produzione continua.
• Manutenzione facilitata: struttura chiusa, lubrificazione a bagno d'ingranaggi e funzioni diagnostiche semplificano la manutenzione.
• Versatilità dei materiali: supporta barre laminate a freddo e a caldo per le applicazioni comuni in edilizia.

Parametri (tabella)
Model | YG-1 | YG-2 | YG-3 | YG-4
Single wire (mm) | Round steel 4-10 mm; Deformed steel bar 4-8 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm
Double wire (mm) | Round steel 4-6 mm; Deformed steel bar 4-6 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm
Max bending angle | ±180° | ±180° | ±180° | ±180°
Center pin diameter | 16, 18, 20 | 16, 18, 20 | / | 16, 18, 20
Maximum towing speed | 60 m/min | 60 m/min | 110 m/min | 110 m/min
Maximum bending speed | 800°/sec | 800°/sec | 1000°/sec | 800°/sec
Machine size | 2600×800×1700 mm | 3280×1000×1700 mm | 3850×1200×2200 mm | 3660×1110×1700 mm
Device color | Yellow (customized) | Yellow (customized) | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2 | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa | / | ≥0.8 MPa
Total Power | 14 kW | 20 kW | 32 kW | 23.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1° | ±1° | ±1°
Average power | 4.5 kW/h | 5 kW/h | 5 kW/h | 5 kW/h
Total weight | 1150 kg | 1350 kg | 2200 kg | 1550 kg

Model | YG-5-14S | YG-5-16S
Single wire (mm) | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 5-18 mm; Deformed steel bar 5-16 mm
Double wire (mm) | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm
Max bending angle | ±180° | ±180°
Maximum towing speed | 110 m/min | 110 m/min
Maximum bending speed | 1000°/sec | 1000°/sec
Machine size | 3850×1200×2200 mm | 4400×1500×2100 mm
Device color | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa
Total Power | 32 kW | 52.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1°
Average power | 5 kW/h | 12 kW/h
Total weight | 2200 kg | 3000 kg

Caratteristiche / Specifiche tecniche

• Nome della serie: YG series (modelli includono YG-1, YG-2, YG-3, YG-4, YG-5-14S, YG-5-16S).
• Capacità di piegatura (filo singolo): da circa 4 mm fino a 18 mm a seconda del modello; vedi la tabella per i range delle barre deformate.
• Capacità doppio filo: fino a 14 mm a seconda del modello.
• Angolo massimo di piegatura: ±180° per i modelli elencati.
• Velocità massima di traino: fino a 110 m/min a seconda del modello.
• Velocità massima di piegatura: fino a 1000°/sec (a seconda del modello).
• Precisione in lunghezza: ±1 mm; Precisione in angolo: ±1°.
• Gamma di potenza totale: 14 kW a 52.5 kW a seconda del modello.
• Intervallo di temperatura di esercizio: -5°C a 40°C.
• Pesi tipici delle macchine: 1.150 kg a 3.000 kg a seconda del modello.
