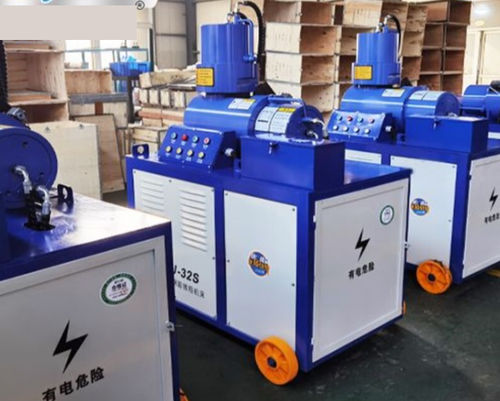

Formatrice a doppia testa HDCJ series

per barreper ferro da cantierein acciaio

Panoramica
L'affidabilità delle giunzioni di armatura è fondamentale per edifici, strade, ponti e infrastrutture. La macchina YG per upsetting delle barre d'armatura esegue un'impresssione a freddo delle estremità delle barre corrugate per aumentare diametro e resistenza alla trazione, consentendo connessioni con filetto parallelo a resistenza equivalente. Questo dispositivo migliora le prestazioni dei giunti e l'efficienza di cantiere rispetto a giunzioni a sovrapposizione o saldature tradizionali.

Funzionamento e vantaggi principali

• Principio di upsetting: La formatura a freddo aumenta il diametro dell'estremità tramite compressione assiale controllata, ottenendo una sezione svasata uniforme pronta per la filettatura.
• Struttura e workflow: Costituita da telaio, ganasce di serraggio, riduttore a ruota e perno cicloidale, testa di trefolatura per la rimozione delle nervature, meccanismo di alimentazione, sistema di raffreddamento e quadro di controllo per un formamento rapido e ripetibile.
• Vantaggio chiave: Le giunzioni upsetting+filettatura forniscono resistenza elevata e stabile senza alterazioni metallurgiche dovute alla saldatura, assicurando prestazioni affidabili in condizioni di cantiere variabili.
• Pompa idraulica ad alto flusso e controllo preciso della corsa del pistone (es. 140mm) garantiscono forza di upsetting costante (fino a 2036KN sui modelli monocilindro).
• Operatività semplice riduce la necessità di formazione intensiva degli operatori e accelera l'assemblaggio in cantiere.

Parametri tecnici della macchina di upsetting (tabella)
Model | HDCJ-32 | HDCJ-40 | GDCJ-40
Campo di lavorazione delle armature | 12~32mm | 12~40mm | 12~40mm
Potenza motore | 4Kw | 7.5Kw | 4Kw
Portata max. | 5.42L/min | 4.0L/min | 6.4L/min
Pressione | 2036KN | 3000KN | 2036KN
Pressione di lavoro max. | 80MPa | 31.5MPa | 80MPa
Dimensioni | 1020*500*965mm | 1300*830*1350mm | 1300*650*965mm
Peso | 560Kg | 900Kg | 600Kg

Approfondimento e vantaggio tecnico
La macchina esegue un'estrusione a freddo dell'estremità della barra (zona di filettatura) incrementandone il diametro di circa 3–5mm; la sezione svasata viene poi filettata. Questa sequenza upsetting+filettatura garantisce che la resistenza del connettore raggiunga o superi quella del materiale base, senza alterazioni metallurgiche dovute alla saldatura.

Benefici aggiuntivi e caratteristiche del flusso di lavoro

• Elevata forza di upsetting con controllo preciso della corsa del pistone per una formatura affidabile e ripetibile.
• Alta velocità di lavorazione per progetti ad alto volume.
• Il sistema di raffreddamento supporta lunghi cicli continui per la produzione in serie.
• Integrazione con macchine di filettatura a rullatura per un flusso produttivo continuo dall'upsetting alla filettatura.

Applicazioni

• Strade, ponti e linee ad alta velocità: adatta per fondazioni, travi principali e pile che richiedono elevata resistenza sismica.
• Metropolitane e gallerie: giunzioni compatte e stabili per opere sotterranee.
• Impianti nucleari e grandi centrali elettriche: soddisfa severi requisiti di sicurezza strutturale per progetti critici.

Guida operativa e scelta

• Modello monocilindro: Compatto e più leggero (~560Kg). Indicato per progetti da medio a piccolo o cantieri con spazio limitato; lavora armature da 12–32mm.
• Modello bicilindro: Fornisce maggiore forza di upsetting e produttività; raccomandato per barre di grande diametro (es. 40mm) e per progetti ad alto volume.
• Consiglio di scelta: Per volumi elevati con la stessa sezione, le unità bicilindro offrono migliore efficienza dei costi e disponibilità.

Specifiche

• Model: HDCJ-32 — Campo di lavorazione: 12~32mm; Potenza motore: 4Kw; Portata max.: 5.42L/min; Pressione: 2036KN; Pressione di lavoro max.: 80MPa; Dimensioni: 1020*500*965mm; Peso: 560Kg.
• Model: HDCJ-40 — Campo di lavorazione: 12~40mm; Potenza motore: 7.5Kw; Portata max.: 4.0L/min; Pressione: 3000KN; Pressione di lavoro max.: 31.5MPa; Dimensioni: 1300*830*1350mm; Peso: 900Kg.
• Model: GDCJ-40 — Campo di lavorazione: 12~40mm; Potenza motore: 4Kw; Portata max.: 6.4L/min; Pressione: 2036KN; Pressione di lavoro max.: 80MPa; Dimensioni: 1300*650*965mm; Peso: 600Kg.
