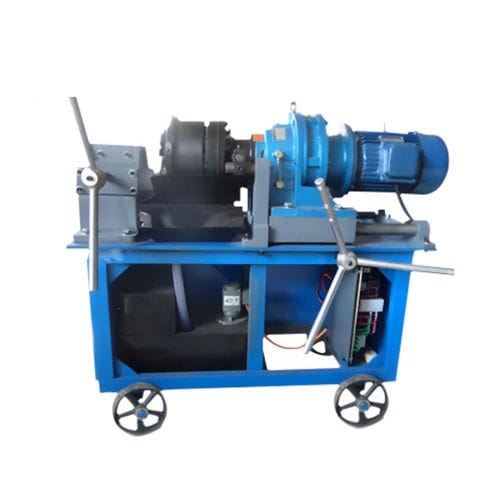

Rullatura dei filetti a freddo YG series

acciaio al carbonioper lavorazione del metalloper il settore dell'edilizia

Panoramica del prodotto
La filettatrice a rullatura automatica di YG Machinery lavora ferri da 16 a 40 mm mediante rullatura a freddo per formare filetti. Produzione tipica 30–40 pz/h (fino a 50 pz/h con carico automatico). La rullatura a freddo incrementa la resistenza a trazione e fatica del filetto riducendo tempi e manodopera in cantiere.

Scenari d'applicazione
Ingegneria civile / Costruzioni
Lavorazione di giunti di ferri per edifici e residenze; formatura in un'unica passata senza fiamma aperta.

• Caso d'uso: filettatura rapida in cantiere per accelerare i tempi di costruzione.
• Consiglio pratico: abbinare a giunti filettati per aumentare la resistenza delle connessioni.

Progetti di ponti e gallerie
Lavora ferri di grande diametro (32–40 mm); la rullatura a freddo migliora significativamente la resistenza a fatica del filetto.

• Caso d'uso: ferri filettati ad alta resistenza per infrastrutture pesanti.
• Consiglio pratico: attivare il sistema di raffreddamento integrato per evitare perdita di precisione dovuta alle alte temperature.

Produzione industriale
Produce parti meccaniche e elementi di fissaggio compatibili con le qualità di ferro comuni e con elevata precisione del filetto.

• Caso d'uso: produzione in serie di componenti filettati e fissaggi.
• Consiglio pratico: scegliere versioni idrauliche per lavorazioni su metalli ad altissima resistenza.

Fabbriche di componenti prefabbricati
Processi in serie per ferri destinati a travi e pannelli prefabbricati; l'alimentazione automatica riduce l'intervento manuale.

• Caso d'uso: produzione automatizzata e ripetibile di ferri filettati per elementi prefabbricati.
• Consiglio pratico: abilitare il conteggio automatico per semplificare il monitoraggio della capacità produttiva.

Vantaggi principali

• Alta efficienza e automazione: alimentazione automatica, asportazione delle nervature e filettatura integrate consentono a un operatore di gestire la macchina; fino a 5× più veloce dei metodi manuali.
• Alta precisione: tolleranza del filetto ≤ 0,05 mm; diametri costanti conformi alle principali normative edili.
• Struttura durevole: componenti temprati (acciaio alto tenore di manganese) per lunga durata in operazioni continue di 8 ore.
• Adattamento flessibile: supporta più diametri (16–40 mm) con cambio rapido delle matrici; opzioni di lunghezza estesa.

Punti tecnici chiave

• Tecnologia di rullatura a freddo: aumenta resistenza a trazione e fatica senza trattamento termico.
• Sistema automatico controllato da PLC: asportazione delle nervature affidabile, parametri memorizzati per produzioni ripetute.
• Sistema di raffreddamento circolante: riduce la temperatura e previene la deformazione del filetto; refrigerante riutilizzabile per ridurre i costi dei consumabili.

Resoconti di successo

• Progetto USA: sostituite macchine manuali (8 pz/h) con la filettatrice automatica; la produzione per operatore è salita a ~35 pz/h e il tasso di scarto dei filetti è passato a ~99,8%, riducendo manodopera e rilavorazioni.
• Stabilimento in Germania: tempo di lavorazione per 32 mm ridotto da ~3 min a ~90 s; il raffreddamento integrato ha limitato la deformazione a ≤ 0,03 mm e raddoppiato la capacità giornaliera.

FAQ - punti chiave

• Campo di lavorazione: standard 16–40 mm; versioni personalizzate disponibili per pezzi più lunghi.
• Rendimento: normalmente 30–40 pz/ora; incrementabile con accessori di carico automatico.
• Manutenzione: vita utile delle matrici di rullatura circa 8.000 pz; costo annuo di manutenzione tipicamente basso rispetto al prezzo dell'apparecchiatura.

Specifiche tecniche

• Modelli: YGS-40; YGT-40; YGA-40.
• Intervallo diametri lavorabili: 16–40 mm.
• Lunghezza di filettatura: YGS-40: 0–80 mm; YGT-40: 0–80 mm; YGA-40: 0–100 mm.
• Potenza / tensione: YGS-40: 4 kW / 380 V 50 Hz; YGT-40: 4 kW / 380 V 50 Hz; YGA-40: 7,5 kW / 380 V 50 Hz.
• Efficienza operativa: YGS-40: 15 s/formatura; YGT-40: 8 s/formatura; YGA-40: formatura automatica con un tocco.
• Peso macchina: YGS-40: 320 kg; YGT-40: 350 kg; YGA-40: 400 kg.
• Dimensioni macchina: YGS-40: 115 × 50 × 106 cm; YGT-40: 110 × 60 × 130 cm; YGA-40: 126 × 70 × 106 cm.
• Tipo / livello di automazione: tipo standard (YGS-40); tipo upgrade (YGT-40); tipo completamente automatico (YGA-40).
