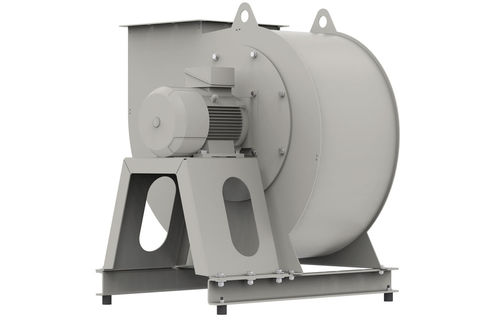

Ventilatore centrifugo PK 352

ACcon motore elettricocon motore asincrono

Presentazione I ventilatori per aria di processo ZIEHL-ABEGG sono impiegati in macchine industriali e impianti di produzione in molti settori. Forniscono il trasporto dell’aria necessario per ventilazione, essiccazione e raffreddamento. Sono disponibili versioni antideflagranti con certificazione ATEX per applicazioni con gas, vapori o polveri infiammabili.

Caratteristiche del prodotto Ventilatori radiali con carcassa a spirale, aspirazione da un lato, azionamento diretto. Temperatura massima del fluido convogliato: 400 °C.

Caratteristiche e particolarità

• Girante ad alte prestazioni con pale curve all’indietro, equilibratura dinamica
• Robusta carcassa elicoidale saldata in lamiera d’acciaio rivestita
• RAL 7032 o acciaio inossidabile decapato e passivato
• Motore di azionamento come motore IEC standard nelle versioni IMB3 & IMB5 e nelle altre versioni comuni
• Portata volumetrica: 22.000–100.000 m³/h
• Pressione disponibile: 2.600–20.000 Pa

Concetti motore

• Motori standard IEC: costruzione IMB3 o IMB5
• Motori speciali opzionali: ISO H o motori con alberi in acciaio inossidabile

Versione antideflagrante (ATEX) — caratteristiche

• Protezione antistatica della superficie mediante verniciatura a polvere (es. RAL9005 e RAL7035)
• Possibilità di separazione delle zone con un opportuno tenuta radiale dell’albero
• Classe di temperatura: T4 / T125 °C
• Gruppo di apparecchiatura: IIB+H2
• Motore a rotore interno (AC)
• EPL: Gb / Gc / Db / Dc
• Zone di applicazione: Zona 1 / 2 / 21 / 22
• Tipi di protezione del motore all’avviamento: Ex d / Ex de / Ex eb / Ex ec / Ex tb / Ex tc
• Tipo di protezione del ventilatore all’avviamento: Ex h (sicurezza costruttiva "c")
• Temperatura ambiente (ATEX): -20 a +40/60 °C
• Certificazioni: ATEX (versioni antideflagranti disponibili)

Specifiche tecniche

• Tipo: Ventilatore radiale centrifugo con carcassa a spirale, aspirazione da un lato, azionamento diretto
• Temperatura massima del fluido convogliato: 400 °C
• Portata volumetrica: 22.000–100.000 m³/h
• Pressione disponibile: 2.600–20.000 Pa
• Girante: pale curve all’indietro, equilibratura dinamica
• Materiali carcassa: lamiera d’acciaio rivestita (es. RAL7032) o acciaio inossidabile decapato e passivato
• Motori compatibili: IEC IMB3 / IMB5; opzioni: ISO H, alberi inox
• Versioni antideflagranti: certificazione ATEX, classi T4/T125 °C, EPL Gb/Gc/Db/Dc, gruppo IIB+H2
• Temperatura ambiente (ATEX): -20 °C a +40/60 °C
