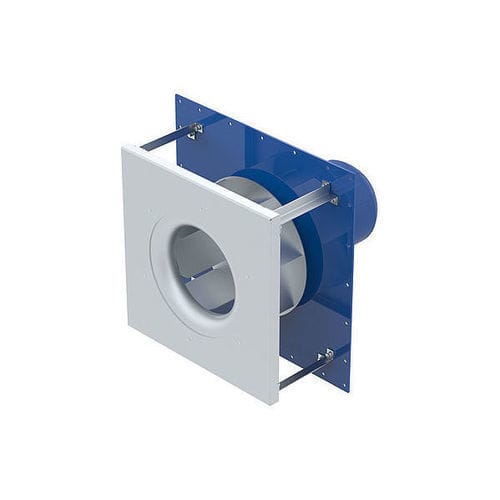

Ventilatore centrifugo PR 352

con grande range di temperatureper alte temperaturemodulare

Descrizione
ZIEHL-ABEGG fornisce ventilatori centrifughi incorporati progettati per l'integrazione in apparecchi senza carenatura. Questi ventilatori plug non isolati con girante a libera rotazione sono adatti ad applicazioni industriali come cabine di verniciatura, sistemi di aspirazione e tecnologie di asciugatura.

Specificazione prodotto

• Ventilatori radiali incorporati con girante a libera rotazione, non isolati
• Ventilatori radiali per il montaggio in apparecchi, senza carcassa
• Temperatura massima del mezzo convogliato: +100 °C

Caratteristiche & particolarità
Ventilatori radiali per il montaggio in apparecchi, senza carcassa. Temperatura massima del mezzo convogliato +100 °C. Girante con pale curve verso il retro. Lamiera portante disponibile in forma quadrata, rettangolare o circolare; vasca portante quadrata o rettangolare. Design modulare: lamiera portante quadrata con ugello di aspirazione montato e tarato, oppure girante motorizzata con ugello di aspirazione fornito separatamente o montato. Profondità di montaggio della vasca portante configurabile dall'utente.

Concetti motore

• Motori standard IEC: IMB3 o IMB5
• Opzioni motore speciali: ISO H o alberi in acciaio inossidabile

Versione antideflagrante

• Protezione antistatica della superficie tramite verniciatura a polvere (RAL 9005 e RAL 7035)
• Classe di temperatura T4 / T125 °C
• Gruppo di apparecchi IIB + H2
• Opzione motore a rotore interno
• EPL: Gb / Gc / Db / Dc
• Zone: 1 / 2 / 21 / 22
• Separazione delle zone possibile con parastrappi radiale appropriato
• Tipi di protezione all'avviamento del motore: Ex d / Ex de / Ex eb / Ex ec / Ex tb / Ex tc
• Protezione all'avviamento del ventilatore: Ex h (sicurezza costruttiva "c")
• Temperature ambientali ammissibili: -20 a +40/+60 °C
• Certificazioni: ATEX

Applicazioni

• Cabine di verniciatura e impianti di estrazione
• Tecnologia di asciugatura

Caratteristiche / specifiche tecniche

• Tipo: Ventilatori radiali incorporati con girante a libera rotazione, non isolati
• Uso: Integrazione in apparecchi senza carcassa
• Temperatura massima del mezzo: +100 °C
• Girante: pale curve all'indietro
• Supporti: lamiera portante (quadrata, rettangolare o circolare); vasca portante (quadrata o rettangolare)
• Design: modulare, opzioni ugello di aspirazione (montato/tarato o fornito separatamente/montato)
• Profondità di montaggio: configurabile
• Motori: IEC IMB3 / IMB5; opzionale ISO H o alberi inox
• Versioni ATEX disponibili: EPL Gb/Gc/Db/Dc, zone 1/2/21/22, classe di temperatura T4/T125
• Temperatura ambiente di esercizio: -20 a +40/+60 °C
