Ventilatore centrifugo PK 802

di circolazione di ariadi raffreddamentodi circolazione di aria

Presentazione
ZIEHL-ABEGG sviluppa soluzioni di ventilazione su misura e personalizzate per settori e applicazioni molto diversi: unità di condizionamento, industria della ceramica, industria chimica e farmaceutica, raffreddamento di generatori e motori e applicazioni ferroviarie. Ventilatori in cassa, ventilatori a tappo e ventilatori a funzionamento libero adattati a ciascuna applicazione. Variabili, flessibili e ottimizzati per la massima efficienza.

Specifiche del prodotto
Ventilatori in cassa, ventilatori a tappo e ventilatori a funzionamento libero personalizzati in base all'applicazione.

Caratteristiche e particolarità

• Adattamento flessibile alla struttura esistente
• Giranti, involucri, bocchette d'ingresso e piastre di supporto liberamente configurabili
• Configurazione variabile in funzione del punto di funzionamento desiderato
• Versioni speciali per dispositivi di tenuta dell'albero e parti applicate
• Involucri motore, silenziatori, filtri di aspirazione, sacchi di aspirazione, valvole

Concetti motore

• Motori standard IEC tipo IMB3 o IMB5
• Motori speciali possibili: isolamento termico ISO H o alberi in acciaio inossidabile

Versione antideflagrante (esempi di caratteristiche)

• Protezione antistatica della superficie mediante rivestimento a polvere (RAL 9005 e RAL 7035)

Dettagli tecnici e condizioni d'impiego

• Separazione delle zone possibile con tenuta radiale dell'albero adeguata
• Classe di temperatura T4 / T125 °C
• Gruppo di apparecchi IIB + H2
• Motore a rotore interno
• EPL: Gb / Gc / Db / Dc
• Zone coperte: 1 / 2 / 21 / 22
• Tipo di protezione del motore all'avviamento: Ex d / Ex de
• Tipo di protezione del ventilatore all'avviamento: Ex h (sicurezza costruttiva "c")
• Adatto a temperature ambiente: -20 a +40 / +60 °C
• Certificati disponibili: ATEX

Esempi di modelli illustrati

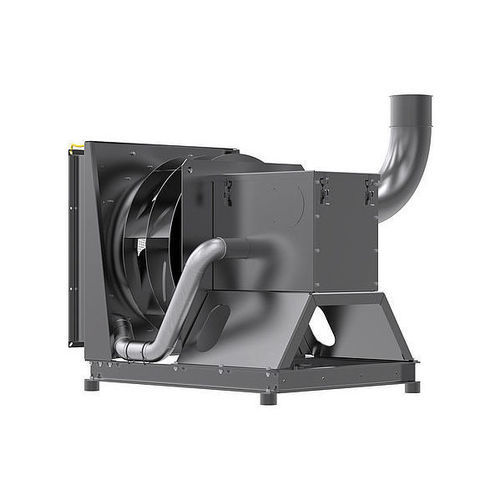

• PK 802 (esempio di applicazione / immagini)

Caratteristiche / specifiche tecniche

• Prodotti configurabili: ventilatori in cassa, ventilatori a tappo, ventilatori a funzionamento libero
• Opzioni di configurazione: giranti, involucri, bocchette d'ingresso, piastre di supporto
• Opzioni motore: IMB3 / IMB5; versioni ISO H; alberi inox
• Opzioni di tenuta e parti adattate secondo l'applicazione
• Versioni antideflagranti con protezione della superficie e certificazioni ATEX
• Intervallo di temperatura ambiente: -20 a +40 / +60 °C (a seconda della versione)
• Zone e livelli di protezione: zone 1/2/21/22; EPL Gb/Gc/Db/Dc
• Protezioni di avviamento: Ex d / Ex de (motore); Ex h (ventilatore)
