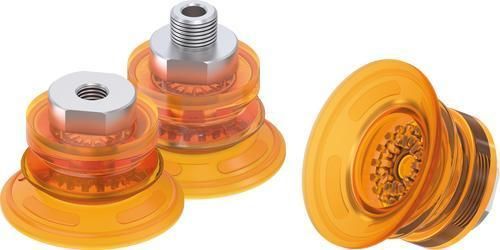

Ventosa a soffietto ZBF seriesin siliconein poliuretanoin NBR
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a soffietto
- Materiale
- in NBR, in silicone, in poliuretano
- Durezza
- 60 shore D
- Applicazioni
- per lamiera, per l'industria automobilistica, per vetro, per l'industria del legno
- Altre caratteristiche
- antiscivolo
- Diametro
Min.: 25 mm
(0,98 in)Max.: 100 mm
(3,94 in)
Descrizione
Caratteristiche principali
Versioni disponibili (tabella)
N° ordine | Diametro [mm] | Materiale | Durezza Shore | Colore | Filettatura di collegamento
ZBF25-N | 25 | NBR | 60 | blu |
ZBF25-N-14F | 25 | NBR | 60 | blu | G1/4" interna
ZBF25-N-14M | 25 | NBR | 60 | blu | G1/4" esterna
ZBF25-N-18F | 25 | NBR | 60 | blu | G1/8" interna
ZBF25-N-M10M | 25 | NBR | 60 | blu | M10 esterna
ZBF25-PU | 25 | Poliuretano | 60 | Arancione traslucido |
ZBF25-PU-14F | 25 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF25-PU-14M | 25 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF25-PU-18F | 25 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF25-PU-M10M | 25 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF25-S-14F | 25 | Silicone | 55 | Rosso | G1/4" interna
ZBF25-S-14M | 25 | Silicone | 55 | Rosso | G1/4" esterna
ZBF25-S-18F | 25 | Silicone | 55 | Rosso | G1/8" interna
ZBF25-S-M10M | 25 | Silicone | 55 | Rosso | M10 esterna
ZBF30-N | 30 | NBR | 60 | blu |
ZBF30-N-14F | 30 | NBR | 60 | blu | G1/4" interna
ZBF30-N-14M | 30 | NBR | 60 | blu | G1/4" esterna
ZBF30-N-18F | 30 | NBR | 60 | blu | G1/8" interna
ZBF30-N-M10M | 30 | NBR | 60 | blu | M10 esterna
ZBF30-PU | 30 | Poliuretano | 60 | Arancione traslucido |
ZBF30-PU-14F | 30 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF30-PU-14M | 30 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF30-PU-18F | 30 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF30-PU-M10M | 30 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF30-S-14F | 30 | Silicone | 55 | Rosso | G1/4" interna
ZBF30-S-14M | 30 | Silicone | 55 | Rosso | G1/4" esterna
ZBF30-S-18F | 30 | Silicone | 55 | Rosso | G1/8" interna
ZBF30-S-M10M | 30 | Silicone | 55 | Rosso | M10 esterna
ZBF40-N | 40 | NBR | 60 | blu |
ZBF40-N-14F | 40 | NBR | 60 | blu | G1/4" interna
ZBF40-N-14M | 40 | NBR | 60 | blu | G1/4" esterna
ZBF40-N-18F | 40 | NBR | 60 | blu | G1/8" interna
ZBF40-N-M10M | 40 | NBR | 60 | blu | M10 esterna
ZBF40-PU | 40 | Poliuretano | 60 | Arancione traslucido |
ZBF40-PU-14F | 40 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF40-PU-14M | 40 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF40-PU-18F | 40 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF40-PU-14M | 40 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF40-PU-M10M | 40 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF40-S-14F | 40 | Silicone | 55 | Rosso | G1/4" interna
ZBF40-S-14M | 40 | Silicone | 55 | Rosso | G1/4" esterna
ZBF40-S-18F | 40 | Silicone | 55 | Rosso | G1/8" interna
ZBF40-S-M10M | 40 | Silicone | 55 | Rosso | M10 esterna
ZBF50-N | 50 | NBR | 60 | blu |
ZBF50-N-14F | 50 | NBR | 60 | blu | G1/4" interna
ZBF50-N-14M | 50 | NBR | 60 | blu | G1/4" esterna
ZBF50-N-18F | 50 | NBR | 60 | blu | G1/8" interna
ZBF50-N-38F | 50 | NBR | 60 | blu | G3/8" interna
ZBF50-N-38M | 50 | NBR | 60 | blu | G3/8" esterna
ZBF50-N-M10M | 50 | NBR | 60 | blu | M10 esterna
ZBF50-PU | 50 | Poliuretano | 60 | Arancione traslucido |
ZBF50-PU-14F | 50 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF50-PU-14M | 50 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF50-PU-18F | 50 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF50-PU-38F | 50 | Poliuretano | 60 | Arancione traslucido | G3/8" interna
ZBF50-PU-38M | 50 | Poliuretano | 60 | Arancione traslucido | G3/8" esterna
ZBF50-PU-M10M | 50 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF50-S | 50 | Silicone | 55 | Rosso |
ZBF50-S-14F | 50 | Silicone | 55 | Rosso | G1/4" interna
ZBF50-S-14M | 50 | Silicone | 55 | Rosso | G1/4" esterna
ZBF50-S-18F | 50 | Silicone | 55 | Rosso | G1/8" interna
ZBF50-S-38F | 50 | Silicone | 55 | Rosso | G3/8" interna
ZBF50-S-38M | 50 | Silicone | 55 | Rosso | G3/8" esterna
ZBF50-S-M10M | 50 | Silicone | 55 | Rosso | M10 esterna
ZBF60-N | 60 | NBR | 60 | blu |
ZBF60-N-12F | 60 | NBR | 60 | blu | G1/2" interna
ZBF60-N-14F | 60 | NBR | 60 | blu | G1/4" interna
ZBF60-N-14M | 60 | NBR | 60 | blu | G1/4" esterna
ZBF60-N-18F | 60 | NBR | 60 | blu | G1/8" interna
ZBF60-N-38F | 60 | NBR | 60 | blu | G3/8" interna
ZBF60-N-M10M | 60 | NBR | 60 | blu | M10 esterna
ZBF60-PU | 60 | Poliuretano | 60 | Arancione traslucido |
ZBF60-PU-12F | 60 | Poliuretano | 60 | Arancione traslucido | G1/2" interna
ZBF60-PU-14F | 60 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF60-PU-14M | 60 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF60-PU-18F | 60 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF60-PU-38F | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" interna
ZBF60-PU-38M | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" esterna
ZBF60-PU-M10M | 60 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF60-PU-14M | 60 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF60-PU-14F | 60 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF60-PU-18F | 60 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF60-PU-38F | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" interna
ZBF60-PU-38M | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" esterna
ZBF60-PU-38M | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" esterna
ZBF60-S-12F | 60 | Silicone | 55 | Rosso | G1/2" interna
ZBF60-S-14F | 60 | Silicone | 55 | Rosso | G1/4" interna
ZBF60-S-14M | 60 | Silicone | 55 | Rosso | G1/4" esterna
ZBF60-S-18F | 60 | Silicone | 55 | Rosso | G1/8" interna
ZBF60-S-38F | 60 | Silicone | 55 | Rosso | G3/8" interna
ZBF60-S-38M | 60 | Silicone | 55 | Rosso | G3/8" esterna
ZBF60-S-M10M | 60 | Silicone | 55 | Rosso | M10 esterna
Caratteristiche / Specifiche tecniche
- Geometria ottimale
- Per piastre metalliche e parti di carrozzeria sottili, oleose e curve
- Struttura a profilo sul lato inferiore della ventosa per aumentare l’attrito tra pezzo e ventosa
- Compensazione dell'altezza e funzione di decelerazione con 1,5 pieghe
- Ambiti di impiego
- Automotive
- Vetro
- Legno e materiale composito
- Metallo
Versioni disponibili (tabella)
N° ordine | Diametro [mm] | Materiale | Durezza Shore | Colore | Filettatura di collegamento
ZBF25-N | 25 | NBR | 60 | blu |
ZBF25-N-14F | 25 | NBR | 60 | blu | G1/4" interna
ZBF25-N-14M | 25 | NBR | 60 | blu | G1/4" esterna
ZBF25-N-18F | 25 | NBR | 60 | blu | G1/8" interna
ZBF25-N-M10M | 25 | NBR | 60 | blu | M10 esterna
ZBF25-PU | 25 | Poliuretano | 60 | Arancione traslucido |
ZBF25-PU-14F | 25 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF25-PU-14M | 25 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF25-PU-18F | 25 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF25-PU-M10M | 25 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF25-S-14F | 25 | Silicone | 55 | Rosso | G1/4" interna
ZBF25-S-14M | 25 | Silicone | 55 | Rosso | G1/4" esterna
ZBF25-S-18F | 25 | Silicone | 55 | Rosso | G1/8" interna
ZBF25-S-M10M | 25 | Silicone | 55 | Rosso | M10 esterna
ZBF30-N | 30 | NBR | 60 | blu |
ZBF30-N-14F | 30 | NBR | 60 | blu | G1/4" interna
ZBF30-N-14M | 30 | NBR | 60 | blu | G1/4" esterna
ZBF30-N-18F | 30 | NBR | 60 | blu | G1/8" interna
ZBF30-N-M10M | 30 | NBR | 60 | blu | M10 esterna
ZBF30-PU | 30 | Poliuretano | 60 | Arancione traslucido |
ZBF30-PU-14F | 30 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF30-PU-14M | 30 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF30-PU-18F | 30 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF30-PU-M10M | 30 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF30-S-14F | 30 | Silicone | 55 | Rosso | G1/4" interna
ZBF30-S-14M | 30 | Silicone | 55 | Rosso | G1/4" esterna
ZBF30-S-18F | 30 | Silicone | 55 | Rosso | G1/8" interna
ZBF30-S-M10M | 30 | Silicone | 55 | Rosso | M10 esterna
ZBF40-N | 40 | NBR | 60 | blu |
ZBF40-N-14F | 40 | NBR | 60 | blu | G1/4" interna
ZBF40-N-14M | 40 | NBR | 60 | blu | G1/4" esterna
ZBF40-N-18F | 40 | NBR | 60 | blu | G1/8" interna
ZBF40-N-M10M | 40 | NBR | 60 | blu | M10 esterna
ZBF40-PU | 40 | Poliuretano | 60 | Arancione traslucido |
ZBF40-PU-14F | 40 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF40-PU-14M | 40 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF40-PU-18F | 40 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF40-PU-14M | 40 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF40-PU-M10M | 40 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF40-S-14F | 40 | Silicone | 55 | Rosso | G1/4" interna
ZBF40-S-14M | 40 | Silicone | 55 | Rosso | G1/4" esterna
ZBF40-S-18F | 40 | Silicone | 55 | Rosso | G1/8" interna
ZBF40-S-M10M | 40 | Silicone | 55 | Rosso | M10 esterna
ZBF50-N | 50 | NBR | 60 | blu |
ZBF50-N-14F | 50 | NBR | 60 | blu | G1/4" interna
ZBF50-N-14M | 50 | NBR | 60 | blu | G1/4" esterna
ZBF50-N-18F | 50 | NBR | 60 | blu | G1/8" interna
ZBF50-N-38F | 50 | NBR | 60 | blu | G3/8" interna
ZBF50-N-38M | 50 | NBR | 60 | blu | G3/8" esterna
ZBF50-N-M10M | 50 | NBR | 60 | blu | M10 esterna
ZBF50-PU | 50 | Poliuretano | 60 | Arancione traslucido |
ZBF50-PU-14F | 50 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF50-PU-14M | 50 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF50-PU-18F | 50 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF50-PU-38F | 50 | Poliuretano | 60 | Arancione traslucido | G3/8" interna
ZBF50-PU-38M | 50 | Poliuretano | 60 | Arancione traslucido | G3/8" esterna
ZBF50-PU-M10M | 50 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF50-S | 50 | Silicone | 55 | Rosso |
ZBF50-S-14F | 50 | Silicone | 55 | Rosso | G1/4" interna
ZBF50-S-14M | 50 | Silicone | 55 | Rosso | G1/4" esterna
ZBF50-S-18F | 50 | Silicone | 55 | Rosso | G1/8" interna
ZBF50-S-38F | 50 | Silicone | 55 | Rosso | G3/8" interna
ZBF50-S-38M | 50 | Silicone | 55 | Rosso | G3/8" esterna
ZBF50-S-M10M | 50 | Silicone | 55 | Rosso | M10 esterna
ZBF60-N | 60 | NBR | 60 | blu |
ZBF60-N-12F | 60 | NBR | 60 | blu | G1/2" interna
ZBF60-N-14F | 60 | NBR | 60 | blu | G1/4" interna
ZBF60-N-14M | 60 | NBR | 60 | blu | G1/4" esterna
ZBF60-N-18F | 60 | NBR | 60 | blu | G1/8" interna
ZBF60-N-38F | 60 | NBR | 60 | blu | G3/8" interna
ZBF60-N-M10M | 60 | NBR | 60 | blu | M10 esterna
ZBF60-PU | 60 | Poliuretano | 60 | Arancione traslucido |
ZBF60-PU-12F | 60 | Poliuretano | 60 | Arancione traslucido | G1/2" interna
ZBF60-PU-14F | 60 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF60-PU-14M | 60 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF60-PU-18F | 60 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF60-PU-38F | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" interna
ZBF60-PU-38M | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" esterna
ZBF60-PU-M10M | 60 | Poliuretano | 60 | Arancione traslucido | M10 esterna
ZBF60-PU-14M | 60 | Poliuretano | 60 | Arancione traslucido | G1/4" esterna
ZBF60-PU-14F | 60 | Poliuretano | 60 | Arancione traslucido | G1/4" interna
ZBF60-PU-18F | 60 | Poliuretano | 60 | Arancione traslucido | G1/8" interna
ZBF60-PU-38F | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" interna
ZBF60-PU-38M | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" esterna
ZBF60-PU-38M | 60 | Poliuretano | 60 | Arancione traslucido | G3/8" esterna
ZBF60-S-12F | 60 | Silicone | 55 | Rosso | G1/2" interna
ZBF60-S-14F | 60 | Silicone | 55 | Rosso | G1/4" interna
ZBF60-S-14M | 60 | Silicone | 55 | Rosso | G1/4" esterna
ZBF60-S-18F | 60 | Silicone | 55 | Rosso | G1/8" interna
ZBF60-S-38F | 60 | Silicone | 55 | Rosso | G3/8" interna
ZBF60-S-38M | 60 | Silicone | 55 | Rosso | G3/8" esterna
ZBF60-S-M10M | 60 | Silicone | 55 | Rosso | M10 esterna
Caratteristiche / Specifiche tecniche
- Denominazione commerciale: Serie ZBF
- Tipo: Ventosa a soffietto
- Materiali disponibili: NBR, Poliuretano (PU), Silicone
- Diametri disponibili: 25 mm, 30 mm, 40 mm, 50 mm, 60 mm
- Durezza Shore disponibili: 55, 60
- Colori: blu (NBR), Arancione traslucido (PU), rosso (Silicone)
- Tipologie di filettature disponibili: G1/2" interna, G1/4" interna/esterna, G1/8" interna, G3/8" interna/esterna, M10 esterna
- Funzioni: compensazione dell'altezza, decelerazione integrata con 1,5 pieghe, incremento attrito tramite profilo inferiore
- Applicazioni tipiche: manipolazione di piastre metalliche, carrozzeria, vetro, legno, materiali compositi e metallo nell'ambito automotive e industriale
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
Vedi tutti i cataloghi di ZIMMER GROUPAltri prodotti ZIMMER GROUP
TECNOLOGIA DEL VUOTO
Ricerche correlate
- Pinza di presa pneumatica ZIMMER
- Pinza di presa a 2 griffe ZIMMER
- Pinza di presa parallela ZIMMER
- Ventosa a soffietto
- Ventosa per movimentazione
- Ventosa piatta
- Ventosa arrotondata
- Ventosa in NBR
- Pinza di presa compatta
- Ventosa a vuoto
- Pinza di presa per movimentazione
- Ventosa in plastica
- Pinza di presa magnetica ZIMMER
- Ventosa per la prensione
- Pinza di presa elettrica
- Ventosa in silicone
- Pinza di presa angolare
- Pinza di presa a 3 griffe ZIMMER
- Pinza di presa di precisione
- Cambio pallet
* I prezzi non includono tasse, spese di consegna, dazi doganali, né eventuali costi d'installazione o di attivazione. I prezzi vengono proposti a titolo indicativo e possono subire modifiche in base al Paese, al prezzo stesso delle materie prime e al tasso di cambio.
