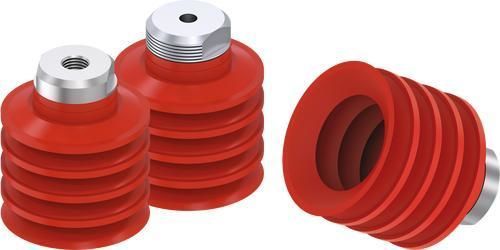

Ventosa a soffietto ZBL series

in siliconein NBR60 shore A

Panoramica

• Geometria ottimale

  • Per la movimentazione di pezzi flessibili
  • Compensazione dell’altezza e funzione di smorzamento con fino a 4,5 pieghe
• Ambiti di impiego

  • Imballaggio
  • Beni di consumo
  • Intralogistica

Dimensioni costruttive: ZBL10
N° ordine | Diametro | Materiale | Durezza Shore | Colore | Filettatura di collegamento
ZBL10-N | 10 mm | NBR | 60 | nero | —
ZBL10-N-M5M | 10 mm | NBR | 60 | nero | M5 esterna
ZBL10-S | 10 mm | Silicone | 55 | rosso | —
ZBL10-WS | 10 mm | Silicone alimentare | 55 | bianco traslucido | —

Dimensioni costruttive: ZBL15
N° ordine | Diametro | Materiale | Durezza Shore | Colore | Filettatura di collegamento
ZBL15-N | 15 mm | NBR | 60 | nero | —
ZBL15-N-M5M | 15 mm | NBR | 60 | nero | M5 esterna
ZBL15-S | 15 mm | Silicone | 55 | rosso | —
ZBL15-WS | 15 mm | Silicone alimentare | 55 | bianco traslucido | —

Dimensioni costruttive: ZBL20
N° ordine | Diametro | Materiale | Durezza Shore | Colore | Filettatura di collegamento
ZBL20-N | 20 mm | NBR | 60 | nero | —
ZBL20-N-18F | 20 mm | NBR | 60 | nero | G1/8" interna
ZBL20-N-M5F18M | 20 mm | NBR | 60 | nero | M5 interna - G1/8" esterna
ZBL20-S | 20 mm | Silicone | 55 | rosso | —
ZBL20-WS | 20 mm | Silicone alimentare | 55 | bianco traslucido | —

Dimensioni costruttive: ZBL30
N° ordine | Diametro | Materiale | Durezza Shore | Colore | Filettatura di collegamento
ZBL30-N | 30 mm | NBR | 60 | nero | —
ZBL30-N-14M | 30 mm | NBR | 60 | nero | G1/4" esterna
ZBL30-N-18F | 30 mm | NBR | 60 | nero | G1/8" interna
ZBL30-S | 30 mm | Silicone | 55 | rosso | —
ZBL30-WS | 30 mm | Silicone alimentare | 55 | bianco traslucido | —

Dimensioni costruttive: ZBL35
N° ordine | Diametro | Materiale | Durezza Shore | Colore | Filettatura di collegamento
ZBL35M-N | 35 mm | NBR | 60 | nero | —
ZBL35M-S | 35 mm | Silicone | 55 | rosso | —
ZBL35M-WS | 35 mm | Silicone alimentare | 55 | bianco traslucido | —

Dimensioni costruttive: ZBL40
N° ordine | Diametro | Materiale | Durezza Shore | Colore | Filettatura di collegamento
ZBL40-N / ZBL40B-N | 40 mm | NBR | 60 | nero | —
ZBL40-N-14M | 40 mm | NBR | 60 | nero | G1/4" esterna
ZBL40-S / ZBL40B-S | 40 mm | Silicone | 55 | rosso | —
ZBL40-WS | 40 mm | Silicone alimentare | 55 | bianco traslucido | —

Dimensioni costruttive: ZBL50
N° ordine | Diametro | Materiale | Durezza Shore | Colore | Filettatura di collegamento
ZBL50-N | 50 mm | NBR | 60 | nero | —
ZBL50-N-14M | 50 mm | NBR | 60 | nero | G1/4" esterna
ZBL50-N-18F | 50 mm | NBR | 60 | nero | G1/8" interna
ZBL50-S | 50 mm | Silicone | 55 | rosso | —
ZBL50-WS | 50 mm | Silicone alimentare | 55 | bianco traslucido | —

Nota sulla nomenclatura delle varianti

• I suffissi indicano materiale e varianti di filettatura/collegamento: -N = NBR, -S = Silicone, -WS = Silicone alimentare.
• Opzioni filettatura: M5 (int./est.), G1/8" (int./est.), G1/4" est., G3/8" est. e combinazioni (es. M5 interna - G1/8" esterna).

Caratteristiche / dati tecnici

• Serie: ZBL (ventosa a soffietto)
• Tipo di prodotto: ventosa a soffietto per pezzi flessibili
• Funzioni principali: compensazione dell’altezza e smorzamento (fino a 4,5 pieghe)
• Applicazioni tipiche: imballaggio, beni di consumo, intralogistica
• Dimensioni disponibili: ZBL10, ZBL15, ZBL20, ZBL30, ZBL35, ZBL40, ZBL50
• Diametri: 10, 15, 20, 30, 35, 40, 50 mm
• Materiali: NBR, Silicone, Silicone alimentare
• Durezza Shore: 55, 60
• Colori: nero (NBR), rosso (Silicone), bianco traslucido (Silicone alimentare)
