Scanner 3D ZLDS202AVIKScan

di misuradi ispezionelaser

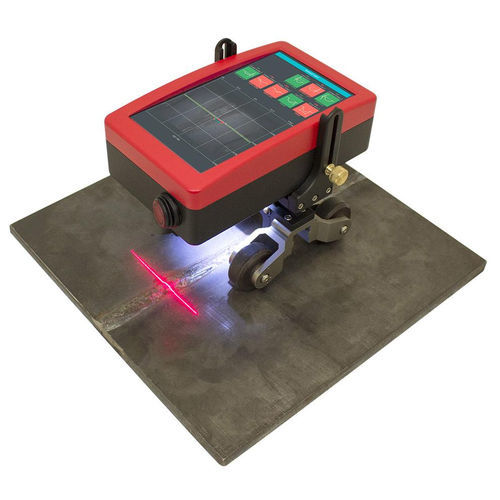

Il sistema di ispezione delle saldature can Series è progettato per la misurazione senza contatto e il controllo di qualità delle saldature. Le caratteristiche tecniche del sistema possono essere modificate per un compito specifico. L'alloggiamento dello scanner è in alluminio anodizzato. Il pannello superiore dell'alloggiamento è dotato di un display touch screen. Sul lato inferiore dell'alloggiamento sono presenti due finestre dello scanner laser, della videocamera e della luce LED. Il pulsante di accensione si trova sul pannello frontale dell'alloggiamento. Lo scanner viene fornito con un carrello speciale dotato di un encoder angolare incrementale integrato. La posizione delle ruote del carrello può essere modificata per misurare le saldature d'angolo. Il sistema comprende i seguenti componenti principali: -Scanner laser - Carrello - Valigia di imballaggio - Software di analisi della saldatura -Caratteristiche principali Sarà disponibile una versione aggiornata. È un dispositivo portatile, ma può essere montato su robot. Controllo del processo di scansione e visualizzazione dei risultati; Il software supporta la costruzione del modello 3D della saldatura, l'analisi della saldatura e la creazione di rapporti; Misura dei parametri delle saldature di testa e delle saldature d'angolo (grazie a una speciale staffa con encoder angolare incrementale integrato, è possibile modificare la posizione della ruota del carrello per misurare le saldature di raccordo); File pronti per vari tipi di saldatura; Sensore laser, telecamera ed encoder integrati in un unico strumento; Connessione Wi-Fi. -Area di applicazione Il sistema di ispezione delle saldature della serie ZLDS202AVIKScan è progettato per la misurazione senza contatto e il controllo di qualità delle saldature.
