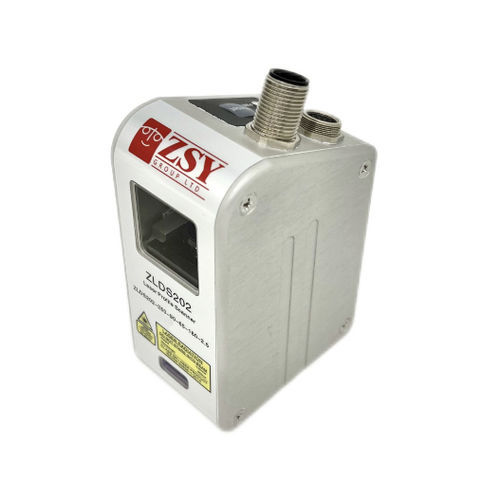

Scanner 3D ZLDS20X series

di misuradi profilolaser

Gli scanner laser della serie ZLDS20X sono destinati alla misurazione e al controllo senza contatto di profili superficiali, dimensioni, selezione e rilevamento di oggetti tecnologici, costruzione di modelli 3D. Gli scanner (serie ZLDS20X) sono disponibili nelle seguenti versioni: - basati su laser rosso, 660 nm; - basati su laser blu (versione BLUE), 405 o 450 nm; - basati su laser a infrarossi (versione IR), 808 nm. La potenza massima di uscita è di 10 mW. -Caratteristiche principali Utilizziamo diversi laser per un'ampia gamma di applicazioni. Ad esempio, l'uso di laser blu anziché rossi è ottimale per il controllo di materiali lucidi, oggetti ad alta temperatura e materiali organici. L'uso di scanner con laser di diverse lunghezze d'onda in un unico sistema di misura consente di evitare l'influenza reciproca degli scanner e semplifica notevolmente la costruzione del sistema. Gli scanner con laser IR di potenza sono destinati all'uso in condizioni di forte irraggiamento solare. Gli scanner possono essere dotati di un riscaldatore incorporato per il funzionamento in condizioni di bassa temperatura. Gli scanner possono essere dotati di un sistema di raffreddamento ad aria (acqua) e di un sistema a lama d'aria per le finestre. Inoltre, è possibile utilizzare la funzione ROI, che consente di aumentare la frequenza di lavoro dello scanner nell'intervallo di lavoro limitato fino a 20000 Hz. -Area di applicazione Gli scanner laser della serie ZLDS20X sono stati sviluppati per la misurazione e il controllo senza contatto di profili superficiali, dimensioni, selezione e rilevamento di oggetti tecnologici, costruzione di modelli 3D. -Principio di misura- Il funzionamento degli scanner si basa sul principio della triangolazione ottica. La radiazione di un laser a semiconduttore viene formata da una lente in una linea e proiettata su un oggetto.
