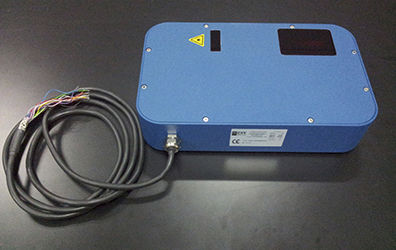

Scanner 2D ZLDS210 series

di misuradi profilolaser

La serie ZLDS210 è costituita da scanner laser di tipo Flying Spot sviluppati per la misurazione di profili 2D in qualsiasi tipo di applicazione industriale. Il principio Flying Spot utilizza un singolo spot invece di una linea laser. Ciò consente di avere campi di misura. Lo ZLDS210 Seires copre 8 diversi campi di misura. Il più piccolo è di 100 mm e il più grande di 1300 mm. La risoluzione varia da 0,03 mm a 0,8 mm. Più piccolo è il campo di misura, migliore sarà la risoluzione. I modelli ZLDS210 sono disponibili con frequenze di misura di 2 kHz o 6 kHz. Il modello ZLDS210 copre 8 diversi campi di misura e la risoluzione varia da 0,03 mm a 0,8 mm. Più piccolo è il campo di misura, migliore sarà la risoluzione. I modelli ZLDS210 sono disponibili con frequenze di misura di 2 kHz o 6 kHz. Lo ZLDS210 Seires è un'unità compatta in cui sono integrati ottica, telecamera CCD ed elettronica digitale. Non è necessaria un'unità di controllo separata. L'uscita è un'interfaccia seriale RS422 o RS232 (o Ethernet opzionale). L'interfaccia effettiva con il software applicativo è una libreria DLL per programmi eseguiti in ambiente Windows. Sincronizzazione: Come caratteristica piuttosto unica, lo scanner Seires ZLDS210 è disponibile in versioni sincronizzate in cui due o più unità lavorano insieme per eseguire complesse misurazioni 2D/geometriche. Il principio di funzionamento è un'unità scanner master insieme a una o più unità slave, come ad esempio quando quattro unità controllano le dimensioni e la forma in un processo di produzione di tubi o simili.
