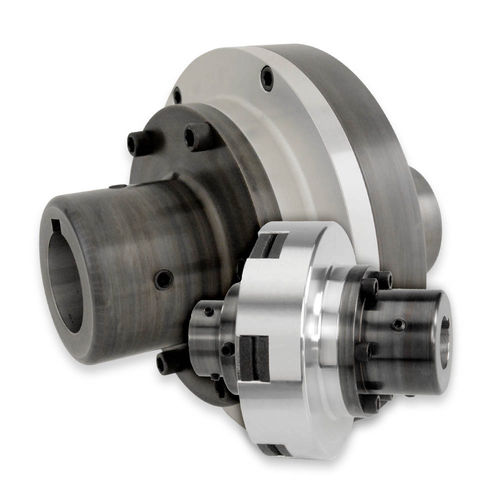

Limitatore di coppia con giunti STL series

a frizionemeccanico

MECCANISMI LIMITATORI DI COPPIA A FRIZIONE MECCANICA CON GIUNTI Protezione da sovraccarico tra due alberi supportati senza disallineamento angolare o parallelo Funzione: Protezione da sovraccarico Disposizione dell'azionamento: Da albero ad albero, senza disallineamento angolare e/o disassamento parallelo Il meccanismo del limitatore di coppia è alesato e calettato per connettersi ad un albero completamente supportato. Il giunto è alesato e calettato per connettersi ad un albero completamente supportato. Funzionamento Il limitatore di coppia a frizione continuamente inserito scivola quando viene superata l'impostazione della coppia. Continua a slittare fino alla cessazione del sovraccarico. Ogni metà del gruppo, (1) il meccanismo del limitatore di coppia e (2) il gruppo giunto/manicotto, è collegato ad un albero completamente supportato. Le linguette all'esterno dei dischi di frizione nel meccanismo scorrono nelle fessure del gruppo di accoppiamento/manicotto, creando una connessione per il trasferimento del movimento rotatorio da un albero all'altro. IMPORTANTE: Se non è possibile ottenere un allineamento preciso dei due alberi, considerare un modello di giunto di coppia flessibile. Applicazione Protezione da sovraccarico momentaneo. I limitatori di coppia non sono raccomandati nelle applicazioni di controllo continuo dello slittamento o della tensione. Considerare una frizione o un freno di controllo della tensione SensiFlex®. Il numero massimo di giri varia a seconda del modello. Consultare le schede di dettaglio. Consultare i tecnici se l'applicazione prevista supera il numero di giri massimo indicato. Caratteristiche di progettazione Nessun reset è richiesto dopo lo slittamento del limitatore di coppia. L'impostazione della coppia di slittamento può essere regolata. Sia il meccanismo del limitatore di coppia che il gruppo di accoppiamento/manicotto sono alesati e chiazzati per adattarsi a qualsiasi dimensione dell'albero fino al massimo indicato (US & Metric).
