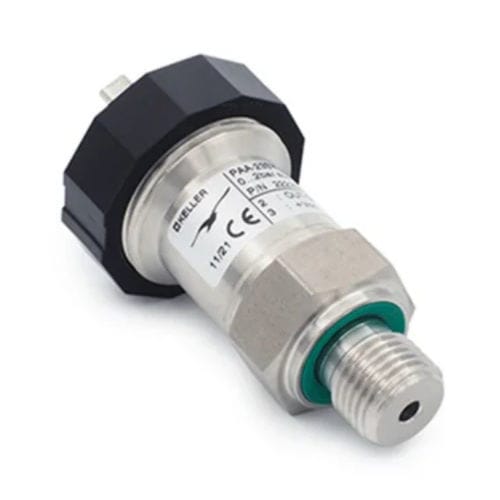

Trasmettitore di pressione relativa 23SY

assolutapiezoresistivo4-20 mA

I Trasmettitori di Pressione della linea 23SY hanno un errore di temperatura molto basso. Ciò è ottenuto da un circuito aggiuntivo che include un sensore di temperatura che divide l‘intervallo di temperatura in campi di larghezza di 1,5 Kelvin (K). Per ciascun campo, i valori di compensazione per lo zero TK ed il guadagno TK sono calcolati in base ad un modello matematico e programmati nel circuito aggiuntivo. La serie 23SY è caratterizzata dalla sua eccezionale robustezza contro i campi elettromagnetici. I valori limite dello standard CE per i campi guidati e sabbiati scendono fino al di sotto del Fattore 10. CARATTERISTICHE PRODOTTO Principio di misura - A pressione Grandezze misurate - Pressione Tipo di rilevamento - Misura in continuo Tipo di sensore - Sensore piezoresistivo al silicio Proprietà del fluido - Aggressivo DETTAGLI INGRESSI ED USCITE Tutte le uscite di segnale disponibili - 4...20 mA, 0...10 Vdc, 0...5 Vdc, 0,5...4,5 Vdc DATI ELETTRICI Tipo di alimentazione - 24 Vdc Protezione dall'inversione di polarità - No Grado di protezione - IP65 Massima corrente assorbita - 0,02 A Resistenza di isolamento - >10 MΩ@300 V Tensione di esercizio - 8...32 Vdc (13...32 Vdc per l'uscita 0...10 Vdc) DATI MECCANICI Materiali a contatto con il fluido - AISI 316L (1,4404) - Acciaio inox Materiali delle tenute - FKM (VITON®) - Copolimero di fluoruro di vivilidene Materiale della membrana - AISI 316L (1,4404) - Acciaio inox Olio di riempimento - Olio di silicone Materiale del corpo dello strumento - AISI 316L (1,4404) - Acciaio inox Materiale della custodia - AISI 316L (1,4404) - Acciaio inox DATI PRESTAZIONALI Tempo di inizializzazione - 5 ms Tempo di risposta - 5 ms
