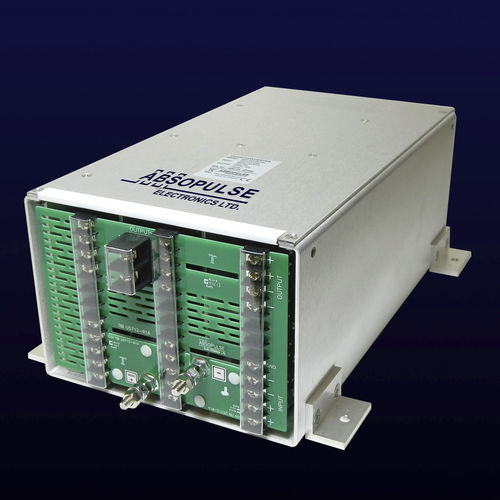

Convertitore DC/AC sinusoidale CTP 1K-3U3SF series

trifaseper applicazioni industrialicompatto

La serie CTP 1K di robusti sistemi di inverter modulari dc-ac modulari con tecnologia controllata da microprocessore per fornire una potenza di uscita continua di 1000VA trifase con tensione di uscita ad onda sinusoidale pura. La nuova topologia di progettazione semplifica la circuiteria e consente una costruzione compatta, peso ridotto, basso costo e alto MTBF. Le unità montate sul telaio hanno un ingombro di soli 127 x 191 x 345 mm. Gli inverter sono adatti per applicazioni industriali dove è richiesta una soluzione trifase a corrente alternata a bassa potenza, anche per sistemi servo a 400 Hz per testare strumentazione e apparecchiature avioniche, e per testare piccole apparecchiature trifase in laboratori di ingegneria. La serie CTP 1K offre uscite trifase di 208Vrms, 380Vrms o 400Vrms (line-to-line) alla frequenza richiesta. Possono essere utilizzate anche tensioni da fase a neutro di 115Vrms, 220Vrms o 240Vrms. Le unità funzionano a partire da tensioni DC di 24V, 48V, 110V, 125Vdc o personalizzate. L'ingresso e l'uscita sono filtrati per ridurre il rumore. L'ingresso soddisfa i requisiti della norma EN55022 di classe A per il rumore condotto e le emissioni irradiate con ampi margini. Le unità sono dotate di una protezione elettronica completa che comprende la limitazione della corrente di spunto, la protezione contro l'inversione di polarità, l'isolamento da ingresso ad uscita, la limitazione della corrente di uscita con protezione contro i cortocircuiti e lo spegnimento termico con autoreset. Sono conformi alle norme C22.2 No. 107.1 - 01, UL 458 e EN/UL60950-1 e norme industriali equivalenti.
