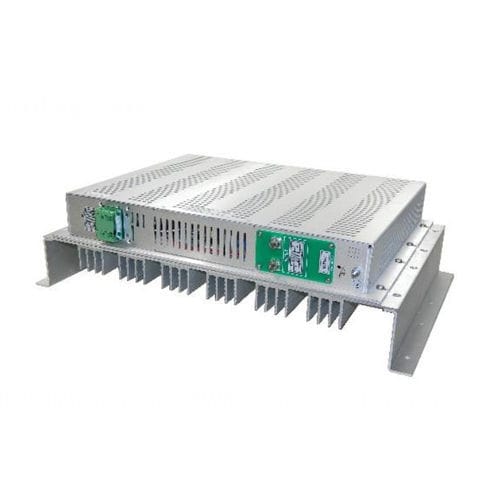

Convertitore DC/AC ad onda sinusoidale pura CSI 1K F31-HSA

per applicazioni marineper l'industria minerariaper l’industria dei trasporti

Panoramica
Gli inverter DC-AC della serie CSI 1K F31-HSA utilizzano tecnologia PWM ad alta frequenza controllata da microprocessore per generare fino a 1 kVA di uscita a onda sinusoidale pura. Il progetto integra uno stadio DC-DC che innalza la tensione di ingresso su un bus DC superiore che alimenta l'inverter DC-AC per produrre una tensione AC continua a bassa distorsione. Opzioni di uscita: 115 Vac continuo a 60 Hz o 400 Hz, oppure 230 Vac continuo a 50 Hz. Il neutro di uscita è riferito al telaio; uscita flottante isolata disponibile su richiesta. Efficienza tipica a pieno carico circa 80%. Opzioni disponibili: allarme perdita uscita (Form C) e arresto remoto.

Costruzione meccanica e raffreddamento
Le unità sono raffreddate per convezione tramite un assemblaggio dissipatore (HSA) con alette fissate alla superficie inferiore. Questa soluzione consente il montaggio su superfici irregolari o termicamente non conduttive (es. legno, plastica, mattone) e il funzionamento senza ventole o dissipatori esterni. L'assemblaggio HSA può essere montato su telaio o su pannello da 19 pollici. Progettato per funzionare da -25°C a +50°C a piena specifica senza derating.

Applicazioni
La serie CSI 1K F31-HSA è indicata per servizi elettrici, estrazioni minerarie, applicazioni navali, automazione industriale e trasporti che richiedono alimentazione AC pulita e affidabile da sorgenti DC.

EMI, norme di sicurezza e protezioni elettroniche
I filtri di ingresso e uscita riducono ondulazione ed emissioni condotte. Lo stadio di ingresso soddisfa EN55032 Classe A con margini; Classe B disponibile come opzione. Conforme a EN62368-1 e agli standard internazionali UL/CSA equivalenti. Le protezioni elettroniche includono isolamento ingresso-telaio/uscita 1000 Vdc, limitazione della corrente di inrush, limitazione della corrente di uscita con protezione contro i cortocircuiti e spegnimento termico con recupero automatico in caso di raffreddamento insufficiente.

Specifiche chiave

• Potenza nominale: 1000 VA (versione 24 Vdc derated a 750 VA)
• Uscita: 115 Vac continuo @ 60 Hz o 400 Hz; 230 Vac continuo @ 50 Hz
• Tensioni di ingresso: 24 Vdc (derated), 36 Vdc, 48 Vdc, 125 Vdc, 250 Vdc
• EMI: EN55032 Classe A (Classe B opzionale)
• Norme: progettato per soddisfare UL458 equivalente e EN62368-1
• Raffreddamento: convezione tramite HSA con alette; funzionamento senza ventola
• Montaggio: HSA permette il montaggio su superfici irregolari e non conduttive; compatibile con telaio o pannello 19"
• Temperatura di esercizio (specifica completa): -25°C a +50°C
• Protections: isolamento 1000 Vdc ingresso-telaio/uscita; limitazione inrush; limitazione corrente e protezione contro cortocircuiti; spegnimento termico con recupero automatico
• Efficienza tipica a pieno carico: ≥ 80%
• Costruzione robusta; schede interne con rivestimento conformal
• Dimensioni involucro con HSA: 572 x 150 x 356 mm (L x A x P)

Specifiche tecniche

• Serie: CSI 1K F31-HSA
• Potenza nominale: 1000 VA (24 Vdc derated a 750 VA)
• Ingressi: 24 Vdc (derated), 36 Vdc, 48 Vdc, 125 Vdc, 250 Vdc
• Uscite: 115 Vac @ 60 Hz o 400 Hz; 230 Vac @ 50 Hz
• Metodo di raffreddamento: convezione tramite HSA con alette; funzionamento senza ventola
• Montaggio: compatibile con telaio o pannello 19"; consente montaggio su superfici termicamente non conduttive
• Temperatura di esercizio: -25°C a +50°C (specifica completa)
• Efficienza: tipicamente ≥ 80% a pieno carico
• Protections: isolamento 1000 Vdc ingresso-telaio/uscita; limitazione inrush; limitazione e protezione contro cortocircuiti; spegnimento termico con recupero automatico
• Conformità: EN55032 Classe A (Classe B opzionale); EN62368-1; UL458 equivalente
