Convertitore DC/AC ad onda sinusoidale pura CTP 6K-48/600-2X3U7

sinusoidaleper applicazioni industrialiper applicazioni pesanti

Panoramica del prodotto
La serie CTP 6K-48/600-2X3U7 è un inverter DC-AC modulare da 6 kVA che fornisce uscita trifase continua di 600 Vrms (L-L) da un ingresso nominale 48 Vdc (campo di funzionamento 42–60 Vdc). La conversione ad alta frequenza controllata da microprocessore produce un'uscita AC sinusoidale pura con protezioni elettroniche complete.

Costruzione meccanica

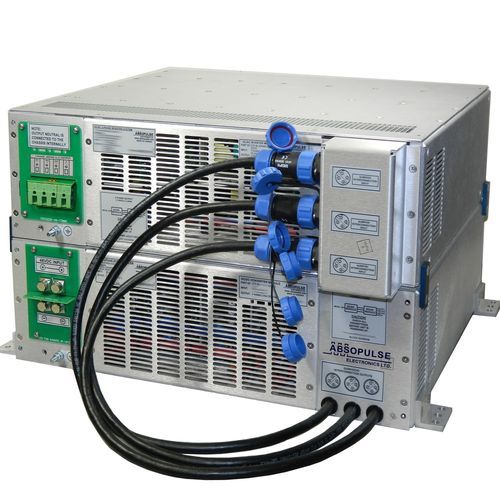

La serie è composta da due moduli 3U7 robusti (configurazione 2x3U7) per montaggio su chassis o rack 19in. I moduli sono interconnessi tramite cavi e connettori. Dimensioni tipiche assemblate 2x3U7 chassis (6U): 10.5 x 17 x 15 in (267 x 432 x 382 mm). Per 2x3U7 rack 19in (6U): 10.5 x 19 x 15 in (267 x 483 x 382 mm).

Applicazioni

• Collaudo e verifica di apparecchiature trifase in laboratori di ingegneria
• Alimentazione di sistemi motorizzati, pompe, HVAC e compressori
• Impianti industriali e attrezzature pesanti che richiedono alimentazione trifase sinusoidale

EMI, sicurezza e protezioni elettroniche
Ingressi e uscite filtrati per basse emissioni condotte; l'ingresso soddisfa EN 55032 Classe A con margine. Progettato per conformarsi a UL 458 e EN 61010-1. Protezioni integrate: limitazione della corrente di inrush, protezione contro inversione di polarità, isolamento ingresso-chassis 2250 Vdc, limitazione della corrente di uscita con protezione da cortocircuito e spegnimento termico con recupero automatico. Opzioni: spegnimento/abilitazione remoto e allarme guasto uscita Form C.

Raffreddamento
Ventole interne di qualità assicurano il flusso d'aria necessario per il funzionamento da 0°C a +50°C a piena specifica. L'aria viene aspirata nell'unità ed espulsa sul lato morsetti. Varianti con intervalli di temperatura estesi sono disponibili.

Conversione di potenza AC di qualità industriale
Progettato e fabbricato come apparecchiatura di conversione di potenza AC di qualità industriale/OEM, la linea copre inverter trifase da qualche centinaio di VA fino e oltre 10 kVA per supportare test, OEM e installazioni industriali.

Specifiche chiave

• Potenza in uscita: 6.000 VA sinusoidale
• Ingresso DC: 48 Vdc nominale (campo 42–60 Vdc); corrente massima d'ingresso 171 A
• Uscita AC: 600 Vrms L-L, 3 fasi continue a 60 Hz (opzione 50 Hz disponibile)
• Tutti i neutri collegati internamente al telaio (GND) in configurazione a Y
• EMI: EN 55032 Classe A con margine
• Progettato per conformità a: UL 458, EN 61010-1
• Raffreddamento: ventole interne, aspirazione aria e scarico lato morsetti
• Temperatura operativa: 0°C a +50°C (piena specifica); varianti estese disponibili
• Opzioni: allarme guasto uscita (Form C), spegnimento/abilitazione remoto
• Protezione: limitazione inrush, inversione di polarità, limitazione corrente uscita, protezione cortocircuito, spegnimento termico con recupero automatico
• Efficienza tipica a pieno carico: ~80%
• Configurazioni meccaniche: 2x3U7 chassis e 2x3U7 rack 19in (dimensioni assemblate sopra)
• Isolamento: 2250 Vdc ingresso-telaio
