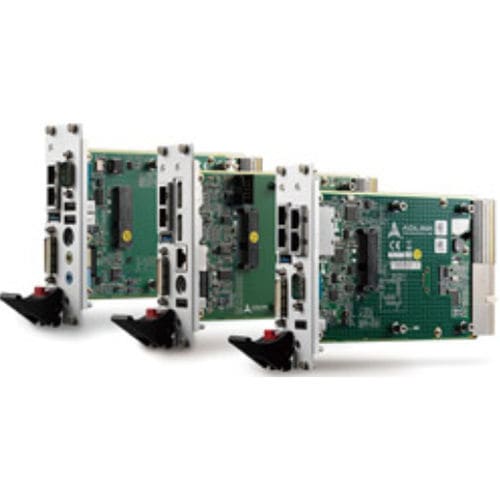

Schede processore 2.5" cPCI-3520 series

PMCXMCCompactPCI

ADLINK cPCI-3520 Series è un processore blade 3U CompactPCI® con memoria DDR4-2666 ECC fino a 32GB saldata, dotato di processore Intel® Xeon® E, Intel® Core™ i7/i5/i3 di 8a/9a generazione (ex Coffee Lake Refresh) con chipset Mobile Intel® CM246. La serie cPCI-3520 è un blade CompactPCI 3U disponibile in fattori di forma a singolo slot (4HP), doppio slot (8HP) o triplo slot (12HP) con varie schede secondarie per soddisfare un'ampia gamma di requisiti di I/O. L'I/O del frontalino nella versione single-slot (4HP) comprende 1 porta DVI-I, 2 porte GbE e 1 porta USB 3.0 (questi I/O sono comuni a tutte le versioni). L'I/O del frontalino nella versione a doppio slot (8HP) comprende 2x USB 2.0, 1x COM, 1x KB/MS e Line-in/Line-out sul modello cPCI-3520D o 2x DisplayPort, 1x COM in connettore RJ-45, 1x KB/MS e 1x porta USB 2.0 aggiuntiva sul modello cPCI-3520G. Altre due opzioni a doppio slot sono il modello cPCI-3520L con 2x GbE, 1x COM e 2x USB e il modello cPCI-3520M con un connettore ad alta densità a 100 pin che supporta 2x DVI-D, 2x USB 2.0, 2x COM, 2x KB/MS e porte Line-in/Line-out. Il supporto grafico è integrato nella CPU e supporta 3 uscite display indipendenti sul frontalino selezionando la cPCI-3520G con 2 porte DisplayPort aggiuntive. L'archiviazione comprende uno slot CFast, una presa mSATA o un'unità SSD onboard da 32 GB e un'unità SATA da 2,5" sulla scheda figlia di livello 2 (cPCI-3520D/L/M/P). Un sito opzionale PCI 32-bit/66MHz PMC o PCIe x1 XMC è disponibile sulle versioni 8HP o 12HP (cPCI-3520S o cPCI-3520P). I segnali di I/O posteriori su J2 includono 4x PCIe x1, 3x SATA 3 Gb/s, e 3x USB 2.0. al connettore J2 sono indirizzati anche 3 segnali GPIO e SMBus.
