Schede processore CompactPCI cPCI-A3525

PICMGPCI ExpressIntel® Xeon

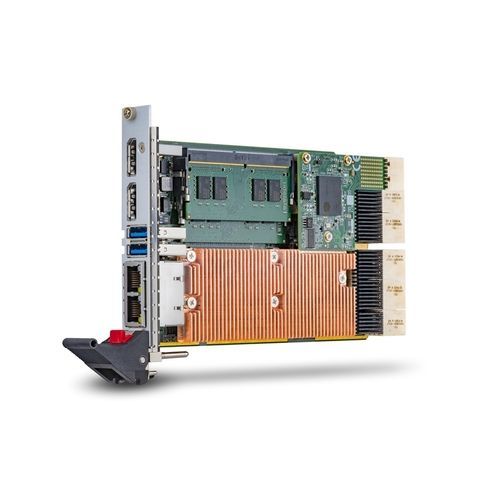

CompactPCI® Serial (PICMG CPCI-S.0) è un nuovo standard per computer modulari adottato ufficialmente da PICMG nel 2011. Lo standard CompactPCI Serial definisce un connettore completamente nuovo per supportare le interfacce seriali ad alta velocità, tra cui PCI Express, SATA, USB ed Ethernet. Un backplane CompactPCI Serial dispone di sei connettori ad alta velocità da P1 a P6 sullo slot di sistema, ma solo P1 è obbligatorio sugli slot periferici, mentre P2 e P6 sono opzionali. Un sistema CompactPCI Serial può comprendere un totale di nove blade (un blade di sistema e otto blade di I/O periferici) attraverso un'architettura Ethernet full mesh o a stella singola. Lo standard CompactPCI® Serial è la nuova generazione delle specifiche CompactPCI® e offre una maggiore flessibilità e una maggiore velocità e larghezza di banda nelle soluzioni di sistema modulari. La serie ADLINK cPCI-A3525 è un processore blade 3U compatibile con CompactPCI Serial con memoria SO-DIMM DDR4-2666 ECC fino a 64GB. ADLINK cPCI-A3525 è dotato di un processore Intel® Core™ di 8a/9a generazione con chipset Mobile Intel® CM246 PCH. La serie cPCI-A3525 è un blade seriale CompactPCI 3U disponibile in fattori di forma a singolo slot (4HP) con schede figlie opzionali per fornire storage aggiuntivo e con 2 porte GbE aggiuntive attraverso P6 al backplane posteriore. L'I/O del frontalino a slot singolo (4HP) comprende 1x DP, 2x GbE e 2x porte USB 3.0 (questi I/O sono comuni a tutte le versioni). Le interfacce seriali sui connettori del backplane da P1 a P5 includono due PCI Express x8, un PCI Express x2, due PCI Express x4, tre PCI Express x1, sette porte SATA 6Gb/s, due USB 3.0 e otto USB 2.0. Inoltre, il connettore P6 supporta due interfacce Gigabit Ethernet.
