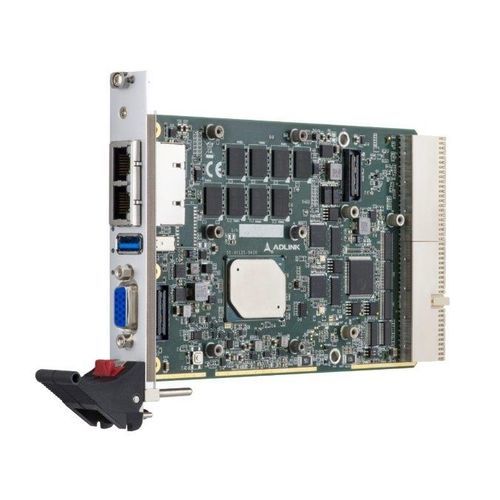

Schede processore 2.5" cPCI-3630 series

XMCCompactPCIPCIe

ADLINK cPCI-3630 Series è un processore blade 3U CompactPCI® 2.0 con SoC Intel Atom® Processor X Series a 64 bit (ex Apollo Lake I) e memoria DDR3L-1600 MHz ECC saldata fino a 8 GB. Disponibile nei fattori di forma a singolo slot (4HP) o a doppio slot (8HP), la serie cPCI-3630 utilizza varie schede secondarie per fornire un'ampia gamma di funzionalità I/O. L'I/O sul frontalino della versione a slot singolo (4HP) comprende 1 USB 3.0, 2 porte RJ-45 GbE e 1 porta VGA (comune a tutte le versioni). Gli I/O aggiuntivi sul frontalino delle versioni a doppio slot (8HP) includono 2x USB 2.0, 1x COM, 1x PS/2 KB/MS e Line-in/Line-out sul modello cPCI-3630D; 2x DisplayPort, 1x COM tramite connettore RJ-45, 1x KB/MS e porta USB 2.0 sul modello cPCI-3630G; 2x GbE tramite connettori MIL-STD M12 e 1x COM sul modello cPCI-3630T; e 2x GbE in connettori RJ-45 e 1x COM sul modello cPCI-3630TR. Un'altra opzione a doppio slot è il modello cPCI-3630S, con un sito XMC aggiuntivo sul layer 2. Esiste anche un'opzione cPCI-3630N a singolo slot che fornisce solo indicatori LED senza I/O sul frontalino. Il SoC Intel Atom® integra il motore grafico di 9a generazione a basso consumo e fornisce un eccellente supporto grafico, multimediale e di visualizzazione. Utilizzando cPCI-3630G, supporta una risoluzione HD fino a 4K. Le opzioni di archiviazione includono un'unità SSD da 32 GB (opzionale), una presa mSATA o CFast e uno spazio per unità SATA da 2,5" sulla scheda riser layer 2 (cPCI-3630D/G/T/TR). Un sito XMC PCI 32-bit/66 MHz PCIe x1 opzionale è disponibile sulla versione cPCI-3630S a doppio slot. I segnali di I/O posteriori a J2 includono 2x GbE, 1x VGA, 1x USB 2.0, 2x COM, 1x SATA 3 Gb/s, che consentono l'espansione con un modulo di transizione posteriore (RTM) opzionale.
