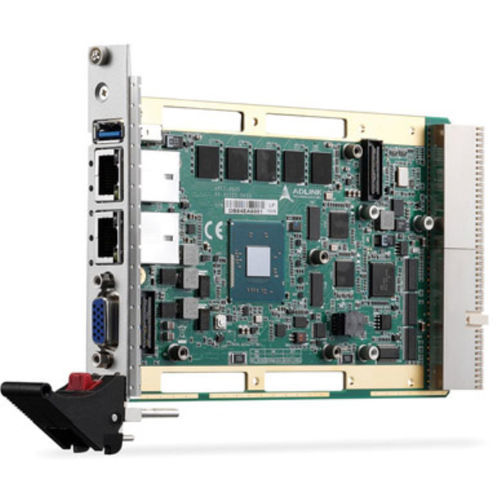

Schede processore XMC cPCI-3620 series

CompactPCIPCIeIntel® Atom

La serie ADLINK cPCI-3620 è un processore blade 3U CompactPCI® dotato di un SOC quad-core Intel® Atom di quarta generazione e di memoria DDR3L-1333 ECC saldata fino a 4GB. Disponibile nei fattori di forma a slot singolo (4HP) o a doppio slot (8HP), la serie cPCI-3620 utilizza diverse schede secondarie per fornire un'ampia gamma di funzionalità di I/O. L'I/O del pannello frontale della versione a slot singolo (4HP) comprende 1 porta USB 3.0, 2 porte RJ-45 GbE e 1 porta VGA (comune a tutte le versioni). L'I/O del pannello frontale della versione a doppio slot (8HP) comprende 2x USB 2.0, 1x COM, 1x PS/2 KB/MS e Line-in/Line-out sul modello cPCI-3620D o 2x GbE aggiuntive tramite connettori MIL-STD M12 e 1x COM sul modello cPCI-3620T. Un'altra opzione a doppio slot è il modello cPCI-3620S, con un sito XMC aggiuntivo sul layer 2. Esiste anche un'opzione a slot singolo che fornisce solo indicatori LED senza I/O sul pannello frontale. Il supporto grafico è integrato nel SOC. Le opzioni di archiviazione includono un'unità SSD da 32 GB (opzionale) e un'unità SATA da 2,5″ su scheda riser di livello 2 (cPCI-3620D/T). Un sito XMC PCI 32-bit/66 MHz PCIe x1 opzionale è disponibile sulla versione cPCI-3620S a doppio slot. I segnali di I/O posteriori a J2 includono 2x GbE, 1x VGA, 1x USB 2.0, 2x COM, 1x SATA 3 Gb/s, che consentono l'espansione con un modulo di transizione posteriore (RTM) opzionale. Il cPCI-3620 è una soluzione ideale per i trasporti, il settore militare, l'automazione di fabbrica e altre applicazioni industriali che richiedono prestazioni di calcolo ottimali per il trasferimento dei dati con un consumo energetico ridotto. Il cPCI-3620 di ADLINK offre un'elevata gestibilità, supporta il funzionamento in modalità Satellite come blade standalone negli slot periferici e dispone dello Smart Embedded Management Agent (SEMA) di ADLINK per il monitoraggio della salute del sistema.
