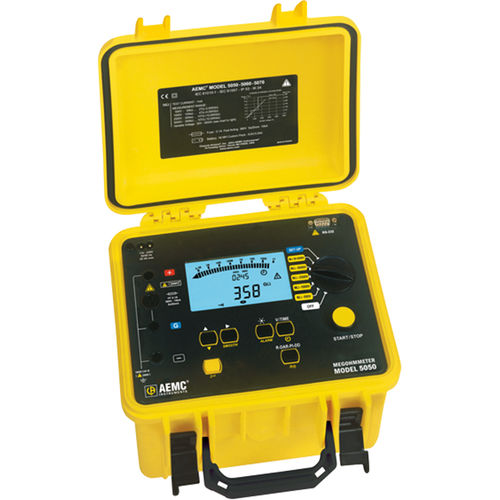

Il Megohmmetro digitale/analogico Modello 5050 è l'ultimo nato tra i tester di isolamento a 5000V. Le caratteristiche includono il calcolo automatico e la presentazione del rapporto di assorbimento dielettrico (DAR), dell'indice di polarizzazione (PI) e della scarica dielettrica (DD). Il modello 5050 visualizza la tensione di prova, la resistenza di isolamento e la corrente di dispersione durante il test. Al termine del test, vengono visualizzati la capacità del campione e la tensione di scarica presente sui puntali. Questo strumento è stato progettato con il massimo livello di sicurezza incorporato. Il modello 5050 può essere alimentato da una batteria interna ricaricabile o da una linea di alimentazione CA.
Specifiche tecniche
Misura di tensione CA/CC
Gamma - da 1 a 4000 V
Precisione - Da 1 a 99,9V: ±(1% R + 5ct)
da 100 a 4000V: ±(1% R + 3ct)
Risoluzione - da 1 a 99,9 V: 0,1 V
da 100 a 999V: 1V
da 1000 a 4000V: 2V
Gamma di frequenza - Da 1 a 2500V: DC o da 15 a 500Hz
da 2501 a 4000V: DC
Impedenza di ingresso - 750kΩ o 3MΩ (a seconda della gamma)
Misura dell'isolamento
Tensione di prova / Gamma di resistenza - 500V: da 30kΩ a 2TΩ
1000V: da 100kΩ a 4TΩ
2500V: 100kΩ a 10TΩ
5000V: 300kΩ a 10TΩ
Precisione di misurazione - da 30kΩ a 39,99GΩ: ±(5% R + 3ct)
40.0GΩ 10TΩ: ±(15% R + 10ct)
Tensione variabile - da 40 a 5.100 V
Scarica automatica - Tempo di scarica 3, 10, 20% (selezionabile dall'utente) della tensione di prova
Caratteristiche generali
Allarme programmabile - Sì
DAR - PI - DD - Sì
Modalità rampa - No
Modalità passo - No
Misura della capacità - da 0,005 a 49,99µf
Misura della corrente di dispersione - da 0 a 3mA
Tensione a circuito aperto - ≤ 1,1 x Vn ±2V (Vn ±2% in modalità variabile)
Memoria - 4kB Memoria / Memorizza 20 risultati di test
Alimentazione - Batteria NIMH ricaricabile;
esterno 85-256V, 50/60Hz
---
