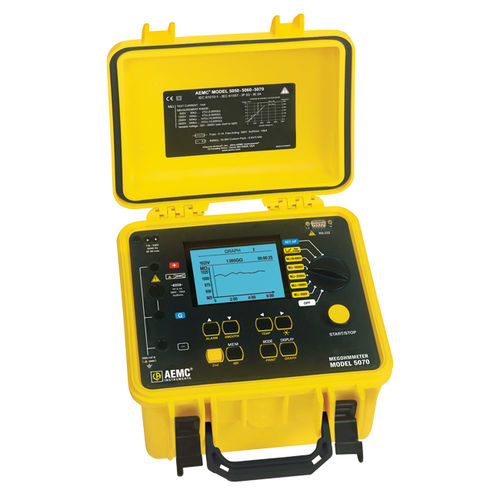

Tester della resistenza di isolamento 5070

per stampa e etichette

Il Megohmmetro modello 5070 è un tester di isolamento grafico da 5000 V completamente automatizzato. Questo vero megaohmmetro® è dotato di una tensione di prova selezionabile e programmabile (da 40 a 5100 V) e di una correzione programmabile della temperatura delle letture di resistenza. Il modello 5070 è l'unico megaohmetro a offrire sia un grafico del test direttamente sullo strumento, sia una presentazione digitale dei risultati del test. Dispone di un ampio display grafico a cinque righe alfanumeriche e di un grafico. Offre inoltre la possibilità di programmare fino a tre profili di tensione a gradini, ciascuno contenente fino a cinque gradini. Il modello 5070 dispone di una porta RS-232 che consente di configurare l'unità ed eseguire il test da un PC. I risultati del test possono essere generati direttamente su una stampante utilizzando il software di analisi e rappresentazione grafica DataView®. Specifiche tecniche Misura di tensione CA/CC Gamma - da 1 a 4000 V Precisione - Da 1 a 99,9 V: ±(1% R + 5ct) da 100 a 4000V: ±(1% R + 3ct) Risoluzione - da 1 a 99,9 V: 0,1 V da 100 a 999V: 1V da 1000 a 4000V: 2V Gamma di frequenza - Da 1 a 2500V: DC o da 15 a 500Hz da 2501 a 4000V: DC Impedenza di ingresso - 750kΩ o 3MΩ (a seconda della gamma) Misura dell'isolamento Tensione di prova / Gamma di resistenza - 500V: da 30kΩ a 2TΩ 1000V: da 100kΩ a 4TΩ 2500V: 100kΩ a 10TΩ 5000V: 300kΩ a 10TΩ Precisione di misurazione - da 30kΩ a 39,99GΩ: ±(5% R + 3ct) 40.0GΩ 10TΩ: ±(15% R + 10ct) Tensione variabile - da 40 a 5.100 V Scarica automatica - Tempo di scarica 3, 10, 20% (selezionabile dall'utente) della tensione di prova Caratteristiche generali Allarme programmabile - Sì DAR - PI - DD - R(t) - Sì Modalità rampa - No Modalità passo - Fino a 5 passi (tensione e durata configurabili per ogni passo)
