Tester di isolamento 5060

di capacitàdi tensionedielettrico

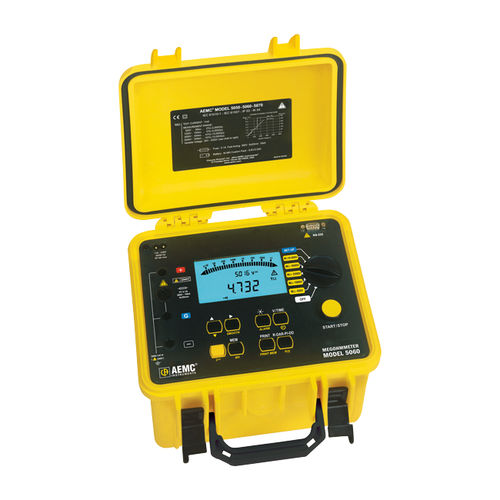

Il Megohmmetro digitale/analogico Modello 5060 è l'ultimo nato tra i tester di isolamento a 5000V. Le caratteristiche includono il calcolo automatico e la presentazione del rapporto di assorbimento dielettrico (DAR), dell'indice di polarizzazione (PI) e della scarica dielettrica (DD). Il vero megaohmmetro® modello 5060 visualizza la tensione di prova, la resistenza di isolamento e la corrente di dispersione durante il test. La capacità del campione e la tensione di scarica presente sui puntali vengono visualizzate al termine del test. Questo strumento è stato progettato con il massimo livello di sicurezza incorporato. Il modello 5060 può essere alimentato da una batteria interna ricaricabile o dalla rete elettrica CA. Una porta RS-232 consente di configurare l'unità e di eseguire un test dal PC. I rapporti di prova possono essere generati direttamente dallo strumento a una stampante o attraverso il PC utilizzando il software di analisi DataView®. Specifiche tecniche Misura di tensione CA/CC Gamma - da 1 a 4000 V Precisione - Da 1 a 99,9V: ±(1% R + 5ct) da 100 a 4000V: ±(1% R + 3ct) Risoluzione - da 1 a 99,9 V: 0,1 V da 100 a 999V: 1V da 1000 a 4000V: 2V Gamma di frequenza - Da 1 a 2500V: DC o da 15 a 500Hz da 2501 a 4000V: CC Impedenza di ingresso - 750kΩ o 3MΩ (a seconda della gamma) Misura dell'isolamento Tensione di prova / Gamma di resistenza - 500V: da 30kΩ a 2TΩ 1000V: da 100kΩ a 4TΩ 2500V: 100kΩ a 10TΩ 5000V: 300kΩ a 10TΩ Precisione di misurazione - da 30kΩ a 39,99GΩ: ±(5% R + 3ct) 40.0GΩ 10TΩ: ±(15% R + 10ct) Tensione variabile - da 40 a 5.100 V Scarica automatica - Tempo di scarica 3, 10, 20% (selezionabile dall'utente) della tensione di prova Caratteristiche generali Allarme programmabile - Sì DAR - PI - DD - R(t) - Sì Modalità rampa - No Modalità passo - No
