Tester di isolamento 6550

della resistenza di isolamentoper impianto elettricoportatile

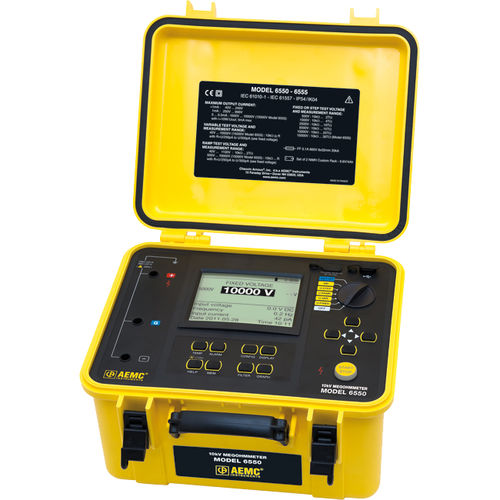

Il Megohmmetro modello 6550 è uno strumento di misura portatile di fascia alta destinato alla misurazione di un'ampia varietà di valori di resistenza di isolamento elettrico su cavi e dispositivi operanti ad alta tensione. È l'unico tester di isolamento grafico da 10.000 V completamente automatizzato. Il modello 6550 è confezionato in una robusta valigetta chiusa con grado di protezione IP54. I risultati dei test e le informazioni sulla configurazione sono visualizzati su uno schermo LCD grafico e possono essere esportati tramite il software DataView® in dotazione. Questo megaohmmetro può funzionare a batteria o con alimentazione CA durante i test. Il modello 6550 offre anche la possibilità di programmare fino a tre profili di tensione a gradini (da 40 a 10.000), ciascuno contenente fino a dieci gradini. Oltre alle tensioni fisse standard di 500, 1000, 2500, 5000 e 10.000 V, sono disponibili anche profili di rampa e tre tensioni di prova programmabili. Specifiche tecniche Misura di tensione CA/CC Gamma - da 1 a 4000 V Precisione - Da 1 a 99,9 V: ±(1% R + 5ct) da 100 a 4000V: ±(1% R + 1ct) Risoluzione - da 1 a 99,9 V: 0,1 V da 100 a 999V: 1V da 1000 a 4000V: 2V Gamma di frequenza - Da 1 a 2500V: DC o da 15 a 500Hz da 2501 a 4000V: CC Impedenza di ingresso - 3MΩ Misura dell'isolamento Tensione di prova / Gamma di resistenza - 500V: da 10kΩ a 2TΩ 1000V: da 10kΩ a 4TΩ 2500V: da 10kΩ a 10TΩ 5000V: 10kΩ a 15TΩ 10.000V: 10kΩ a 25TΩ Precisione di misurazione - da 10kΩ a 39,99GΩ: ±(5% R + 3ct) 40.da 0GΩ a 10,00TΩ: ±(15% R + 10ct) da 400GΩ a 3,999TΩ: ±(15% R + 10ct) solo a 500 e 1000V 4.da 00 a 10,00TΩ: ±(20% R + 10ct) @ 2500V 4.da 00 a 15,00TΩ: ±(20% R + 10ct) @ 5000V 4.da 00 a 25,00TΩ: ±(20% R + 10ct) @ 10000V Tensione variabile - da 40 a 10000V Scarica automatica - Tempo di scarica < 27s/µF da Vtest a 25V @ 10.000V
