Compressore a pistone Super Silent

alternativoper aria respirabileelettrico

Panoramica
Super Silent fa parte della Linea Efficient di Coltri: un compressore per aria respirabile con telaio cabinato silenziato, progettato per ridurre l’emissione acustica garantendo al contempo aria conforme agli standard per immersione, soccorso e applicazioni industriali.

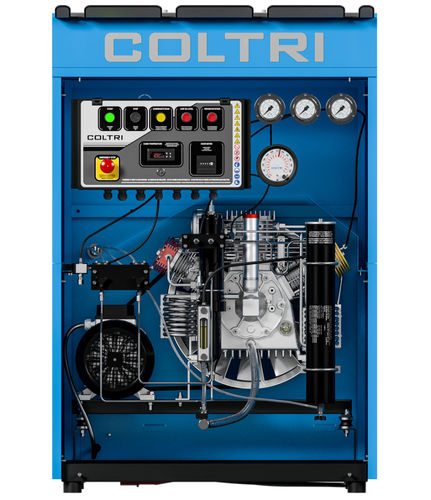

Gruppo pompante — 3 stadi ad alta pressione

• Monoblocco in alluminio
• Lubrificazione a nebulizzazione con codolo immerso nell’olio
• Filtro di aspirazione: 10 µm
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Separatore di condensa intermedio dopo il secondo stadio
• Separatori finali di condensa ad alta pressione
• Valvole di sicurezza dopo ogni stadio di compressione
• Cilindri in pressofusione di alluminio con rivestimento nicasil
• Bielle in alluminio forgiato
• Albero motore in acciaio forgiato
• Valvole 2° e 3° stadio in acciaio inox
• Cuscinetti a rulli heavy-duty
• Terzo stadio in acciaio temprato con 5 segmenti in ghisa speciale
• Secondo e terzo stadio con pattini di spinta per eliminare forze laterali sui pistoni
• Sistema di filtraggio: Maxifilter

Motore
Disponibile con motore elettrico monofase o trifase; intervallo di potenza standard per questo modello: 4 ÷ 5,5 kW. Il motore trasferisce il moto all’unità di pompaggio tramite cinghia.

Sistema di purificazione — Maxifilter
Il Maxifilter utilizza cartucce combinate di setaccio molecolare e carbone attivo per il trattamento dell’aria respirabile secondo le norme applicabili se vengono impiegate cartucce originali. È posizionato dopo i separatori del 2° e 3° stadio e prima della valvola di mantenimento della pressione per creare una barriera iniziale contro l’umidità. Capacità filtro (aria in ingresso a 20°C e 200 bar): 890 m³.

Quadro elettrico

• Interruttore ON/OFF con protezione motore
• Pressostato elettromeccanico che arresta il compressore alla pressione finale
• Scarico di tutti i separatori interstadio e del separatore finale durante il funzionamento
• Timer per lo scarico automatico dei condensati
• Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento)
• Serbatoio raccolta condensati: 5 L (silenzioso) — capacità utile circa 3 L
• Manometri interstadio per visualizzare la pressione di esercizio di ciascuno stadio

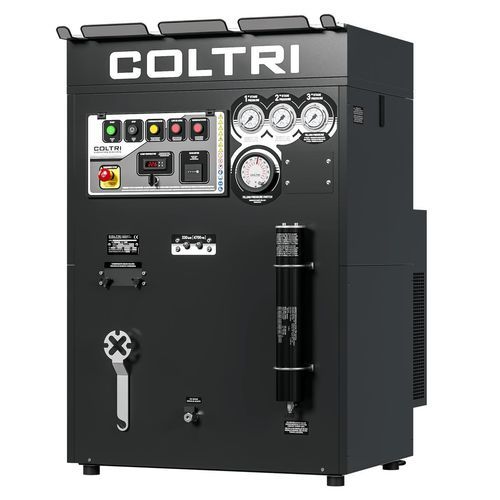

Telaio e cabina
Telaio cabinato silenziato progettato per ambienti che richiedono basso livello di rumorosità. Segnalazione livello olio e scarico all'esterno. Console comandi con manometri interstadio, indicatore temperatura interna, allarme presenza e sequenza fasi errata, allarme livello olio, comandi marcia/arresto e scarico manuale condensati per operazioni e manutenzione semplici. Telaio in acciaio con verniciatura a polvere antigraffio colore Black RAL 9005.

Dotazione standard

• 2 attacchi bombola (a scelta: DIN 232, DIN 300 o INT/YOKE 232 bar)
• 2 fruste di riempimento da 1,2 m
• Valvola di mantenimento pressione
• Manometri controllo interstadio
• Sistema di filtraggio Maxifilter
• Sensore temperatura interna cabina con arresto automatico
• Controllo automatico senso di rotazione
• Pressostato con arresto automatico
• Controllo livello olio con arresto automatico
• Scarico automatico condensati con sistema di convogliamento nella tanica
• Colore telaio: Black RAL 9005

Applicazioni
Progettato per la produzione di aria respirabile per immersione, soccorso, impieghi industriali e altre applicazioni professionali che richiedono elevata qualità dell’aria e ridotte emissioni acustiche.

Caratteristiche / specifiche tecniche

• Tipologia: compressore ad alta pressione a 3 stadi
• Filtro di aspirazione: 10 µm
• Materiali: tubazioni e raccordi AISI 316; cilindri in alluminio pressofuso con rivestimento nicasil; albero in acciaio forgiato; bielle in alluminio forgiato
• Terzo stadio: acciaio temprato con 5 segmenti in ghisa speciale
• Valvole: acciaio inox per 2° e 3° stadio
• Sistema di filtraggio: Maxifilter — capacità 890 m³ (20°C, 200 bar)
• Motore: monofase o trifase, tipicamente 4–5,5 kW
• Serbatoio condensa: 5 L (utile ~3 L)
• Raccordi standard: DIN 232 / DIN 300 / INT (YOKE) 232 bar
• Tubi di riempimento forniti: 2 × 1,2 m
• Finitura telaio: verniciatura a polvere antigraffio, Black RAL 9005
