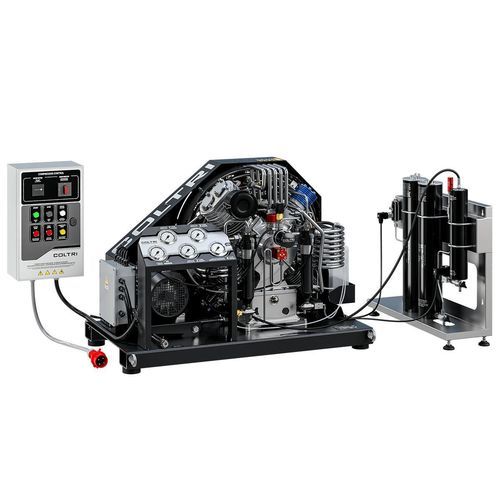

Compressore a pistone Force Four

per eliodi azotoper aria respirabile

Force Four è un compressore d'aria respirabile ad alte prestazioni della linea Heavy Duty di Coltri, progettato per applicazioni impegnative che richiedono affidabilità, potenza e purificazione avanzata dell'aria. Il compressore opera in 4 fasi, garantendo un controllo e un'efficienza ottimali. - Unità di pompaggio ad alta pressione a 4 stadi - Monoblocco in alluminio - Lubrificazione forzata con pompa a ingranaggi a bassa pressione - Filtro di aspirazione: 10 μm - Tubi, raccordi e dadi in acciaio inossidabile AISI 316 - Separatore di condensa intermedio dopo il secondo e il terzo stadio - Pressostato minimo per l'olio lubrificante - Valvole di sicurezza dopo ogni stadio di compressione - Cilindri in ghisa speciale con levigatura a bassa rugosità - Bielle in alluminio forgiato - Albero a gomiti in acciaio forgiato - Valvole ad alto flusso per il primo, secondo e terzo stadio - Cuscinetti a rulli per lavori pesanti - Terzo stadio in acciaio temprato con 6 bande speciali in ghisa - Secondo e terzo stadio con pattini di spinta per eliminare le forze laterali sui pistoni - Sistema di filtrazione: Hyperfilter - Motore elettrico - Trasmette il movimento all'unità di pompaggio tramite cinghia - Disponibile in monofase 7,5 kW o trifase 7,5 a 11 kW - Sistema di purificazione: Hyperfilter - Situato dopo l'ultimo separatore del compressore e prima della valvola di mantenimento della pressione - Garantisce un trattamento affidabile dell'aria respirabile secondo DIN EN 12021 (con cartucce filtranti originali) - Separatore tra il 2° e il 3° stadio estrae l'umidità massima - Capacità di filtrazione: 3.050 m³ (aria in ingresso a 20°C e 200 bar) - Quadro elettrico - Interruttore di protezione del motore - Pressostato di calibrazione fissa: 232 o 300 bar - Avviamento automatico con differenziale di pressione di 15 bar (opzionale) - Trasformatore - Scarico automatico di tutti i separatori (ogni 15 minuti per 6 secondi) - Timer per scarico automatico dei condensati - Manometri di pressione intermedia per ogni stadio di compressione (montati nel telaio del compressore) - Telaio - Telaio aperto per una facile manutenzione e trasporto - Piastra portamotore inclinabile per tensione costante della cinghia a V - Carcassa termoformata protettiva che canalizza l'aria di raffreddamento sui cilindri e sui tubi - Console di controllo con manometri di pressione intermedia, indicatore di temperatura, allarme di sequenza di fase, allarme di mancanza olio, comandi di avvio/arresto e scarico manuale dei condensati - Costruzione in acciaio con rivestimento in polvere resistente ai graffi (RAL 9005 nero) Equipaggiamento standard - 4 connessioni cilindro (DIN 232, DIN 300 o INT/YOKE 232 bar) - 4 fruste, 1,2 m ciascuna - Valvola di mantenimento della pressione - Manometri di controllo intermedio - Sistema doppio Hyperfilter (certificato PED) - Sistema di purificazione autonomo - Scarico automatico dei condensati - Controllo del livello dell'olio con spegnimento automatico - Pompa dell'olio - Colore del telaio: Nero RAL 9005 Specifiche tecniche - Tipo di gas: Aria respirabile EN 12021, Nitrox (max 40% O2), Elio, Azoto - Pressione di aspirazione: Atmosferica fino a 300 bar - Pressione nominale: 250 bar / 330 bar / 360 bar - Pressione di esercizio: 232 bar / 300 bar / 330 bar - Pressione di lavoro massima: 420 bar - Gamma di temperatura consentita: -10°C a +40°C - Gamma di altitudine consentita: 0 a 1.500 m SLM - Inclinazione massima consentita: 15° - Design: Base - Tensione di esercizio (standard): 230 V, 60 Hz / 400 V, 50 Hz - Altre tensioni: 230 V, 50 Hz / 440 V, 60 Hz (motori trifase a 60 Hz: aumento di potenza del 20%) - Olio: Olio sintetico Coltri ST 755 - Intervallo di cambio olio: 1 anno / 1.000 h - Telaio: Acciaio, nero RAL 9005, rivestito in polvere, resistente ai graffi Prestazioni del compressore - Portata del gruppo di pompaggio (misurata riempiendo cilindro da 10L da 0-200 bar, ±5% a +20°C): - 400 EM: 400 l/min, 24 m³/h, 14,1 CFM - 450 ET: 450 l/min, 27 m³/h, 15,9 CFM - 650 ET: 650 l/min, 39 m³/h, 23 CFM - Sistema di purificazione: Hyperfilter x2 - Flusso d'aria di raffreddamento: - 400 EM: 4.050 m³/h - 450 ET: 4.050 m³/h - 650 ET: 4.820 m³/h - Peso: - 400 EM: 250 kg (551 lb) - 450 ET: 250 kg (551 lb) - 650 ET: 260 kg (573 lb) - Dimensioni (L x P x A): 123,6 x 70,6 x 79,6 cm (48,7 x 27,8 x 31,3 in) Motore - Potenza: - 400 EM: 7,5 kW (10 Hp) - 450 ET: 7,5 kW (10 Hp) - 650 ET: 11 kW (15 Hp) - Tipo di motore: - 400 EM: Elettrico monofase - 450 ET: Elettrico trifase - 650 ET: Elettrico trifase - Tensione/frequenza di esercizio: - 400 EM: 230 V, 60 Hz - 450 ET: 400 V, 50 Hz - 650 ET: 400 V, 50 Hz - Corrente nominale: - 400 EM: 41,3 A - 450 ET: 15 A - 650 ET: 23 A - RPM del motore: - 400 EM: 3.525 - 450 ET: 2.870 - 650 ET: 2.910 - Classe di protezione: IP 55 Sistema di purificazione Hyperfilter - Sistema ad alta capacità per compressori ad alta pressione che producono aria respirabile - Due cartucce in serie: prima con setaccio molecolare (rimozione dell'umidità), seconda con setaccio molecolare + carbone attivo (rimuove vapori d'olio e contaminanti) - Maggiore gamma di filtrazione e purificazione efficace per applicazioni ad alto volume e alta affidabilità - Pressione di lavoro (standard): 250 / 330 / 360 bar - Pressione di lavoro massima: 420 bar - Capacità d'aria trattabile: 3.050 m³ (a 20°C, 330 bar) - Con cartuccia di rimozione CO, capacità ridotta di ~20%
