Gruppo compressore di gas Smart HE

a pistonesilenziatoad alta pressione

Panoramica
Il Smart HE è un compressore della linea elio progettato per la compressione dell’elio ad alta pressione e per applicazioni di aria respirabile e gas tecnici. Integra un gruppo pompante a 3 stadi, il sistema di purificazione Maxifilter e un telaio cabinato silenziato per facilitare manutenzione e trasporto.

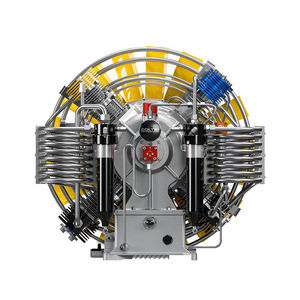

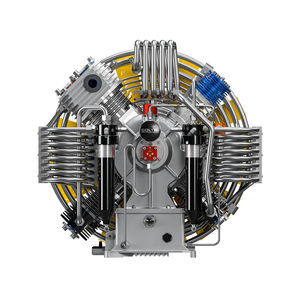

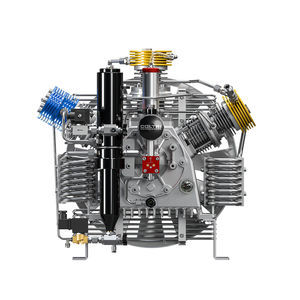

Gruppo pompante (3 stadi)

• Monoblocco in alluminio
• Lubrificazione a nebulizzazione con codolo immerso nell’olio
• Filtro di aspirazione: 10 µm
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Separatore di condensa intermedio dopo il secondo stadio
• Separatori di condensa finali ad alta pressione
• Valvole di sicurezza dopo ogni stadio di compressione
• Cilindri in alluminio pressofuso con canna in nicasil
• Bielle in alluminio forgiato
• Albero motore in acciaio forgiato
• Valvole 2° e 3° stadio in acciaio inox
• Cuscinetti a rulli per impieghi gravosi
• Terzo stadio in acciaio temprato con 6 segmenti
• Secondo e terzo stadio con pattini di spinta per eliminare forze laterali sui pistoni
• Sistema filtrante: Maxifilter

Motore elettrico
Disponibile in versione monofase o trifase con potenze da 4 a 5,5 kW; il motore trasmette il moto al gruppo pompante tramite cinghia.

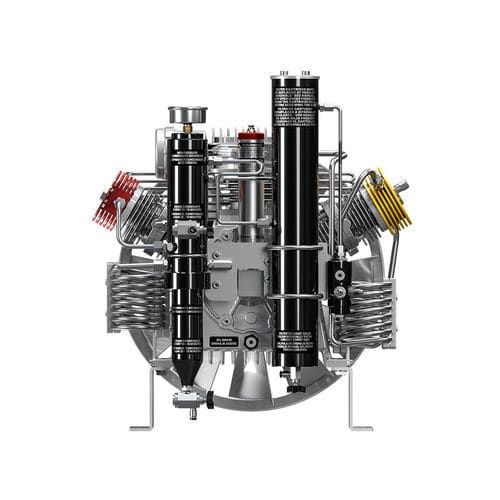

Sistema di purificazione - Maxifilter
Il Maxifilter utilizza una cartuccia combinata di setaccio molecolare e carbone attivo per rimuovere umidità, vapori d’olio e altri contaminanti. È installato dopo i separatori del 2° e 3° stadio e prima della valvola di mantenimento della pressione per costituire una barriera contro l’umidità. Capacità di filtrazione: 8.600 m³. Progettato per garantire la qualità del gas compresso in applicazioni subacquee, industriali e per aria respirabile d’emergenza.

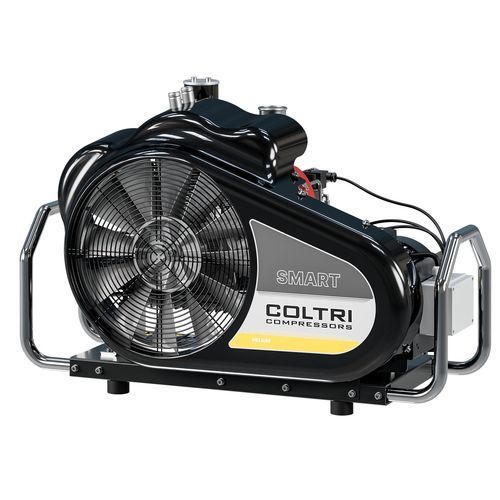

Telaio
Telaio cabinato silenziato progettato per agevolare le operazioni di manutenzione. Realizzato in acciaio con verniciatura a polvere antigraffio (Nero RAL 9005). Il compressore è dotato di maniglie per il trasporto.

Dotazione standard

• Sistema filtrante Maxifilter
• Maniglie di trasporto
• Colore telaio: Nero RAL 9005

Caratteristiche / specificazioni tecniche

• Linea prodotto: Linea Helium
• Denominazione / modello: Smart HE
• Gruppo pompante: 3 stadi alta pressione (monoblocco alluminio)
• Lubrificazione: nebulizzazione (codolo immerso nell’olio)
• Filtro di aspirazione: 10 µm
• Materiali: tubi/raccordi/dadi AISI 316; cilindri in alluminio pressofuso con canna nicasil; bielle in alluminio forgiato; albero in acciaio forgiato; valvole 2° & 3° stadio in acciaio inox
• Separazione condensati: separatore intermedio dopo 2° stadio e separatori finali ad alta pressione
• Sicurezza: valvole di sicurezza dopo ogni stadio
• Cuscinetti: a rulli per impieghi gravosi
• Terzo stadio: acciaio temprato, 6 segmenti; pattini di spinta su 2° & 3° stadi
• Filtrazione: Maxifilter (setaccio molecolare + carbone attivo), capacità 8.600 m³
• Motore: monofase o trifase, 4–5,5 kW
• Telaio: cabinato silenziato in acciaio, verniciatura a polvere Nero RAL 9005, maniglie
