Compressore a pistone Ace VI HE Zero Loss

a pistonealternativoper elio

Panoramica
Ace VI HE Zero Loss è un compressore 4 stadi della linea Helium con recupero e purificazione del gas, progettato per funzionamento a bassa rumorosità e recupero senza perdite dei gas tecnici. Integra un gruppo pompante monoblocco in alluminio, gestione avanzata dei condensati e sistema di purificazione Hyperfilter a carbone attivo.

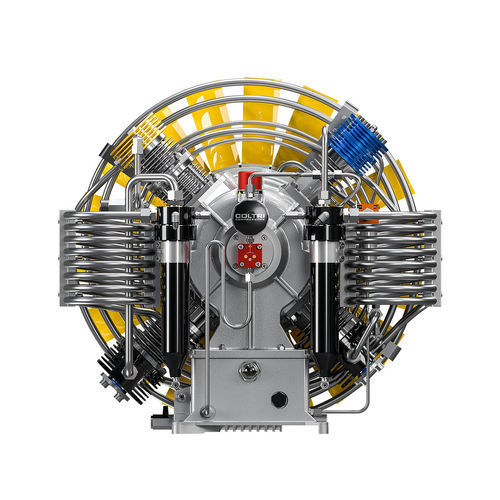

Gruppo pompante

• Gruppo pompante a 4 stadi con recupero del gas (primo stadio dedicato)
• Monoblocco in alluminio
• Lubrificazione forzata con pompa ad ingranaggi a bassa pressione
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Separatori di condensa intermedi dopo il 2° e 3° stadio
• Separatore di condensa finale ad alta pressione
• Valvole di sicurezza dopo ogni stadio
• Cilindri in ghisa speciale con lappatura a bassa rugosità
• Bielle in alluminio forgiato e albero a gomiti in acciaio forgiato
• Valvole ad alto flusso nei 1°-3° stadi
• Cuscinetti a rulli pesanti
• 4° stadio in acciaio temprato con 6 fasce speciali in ghisa
• Pattini di spinta al 2° e 3° stadio per eliminare forze laterali
• Sistema filtrante Hyperfilter a carbone attivo

Motore
Motore elettrico trifase che aziona il gruppo pompante. Potenze disponibili: 11–15 kW.

Sistema di purificazione
Il sistema Hyperfilter è montato dopo il separatore finale e prima della valvola di mantenimento pressione per un trattamento affidabile dei gas tecnici. Capacità filtrante (aria ingresso 20°C, 200 bar): 52.500 m³.

Quadro elettrico e controllo

• Interruttore ON/OFF con protezione motore
• Pressostato elettromeccanico per arresto alla pressione finale
• Scarico dei separatori interstadio e del separatore finale durante il funzionamento
• Timer per dispositivo di scarico automatico della condensa
• Avviamento a vuoto integrato (scarico automatico a ogni spegnimento)
• Serbatoio raccolta condensa: 5 L silenziato, ~3 L utili
• Manometri interstadio per visualizzazione delle pressioni

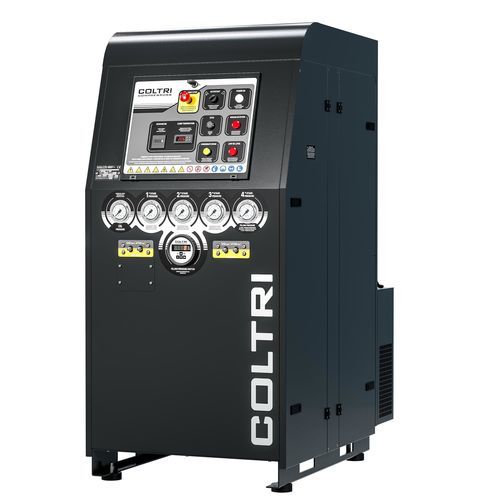

Telaio e insonorizzazione
Cabina insonorizzata con sviluppo verticale per ambienti a basso livello di rumore. Indice livello olio e scarico accessibili dall’esterno. Console con manometri interstadio, manometro pressione olio, indicatore temperatura interna, allarmi sequenza fasi e mancanza olio, comandi start/stop e scarico manuale condensa. Struttura in acciaio con vernice a polvere antigraffio, Nero RAL 9005.

Dotazione standard

• Doppio sistema Hyperfilter certificato PED
• Sistema di separazione della condensa
• Colore telaio: Nero RAL 9005
• Controllo compressore e sistema di scarico automatico condensa
• Pressostato elettronico
• Manometri interstadio
• Cabinet insonorizzato con fonoassorbente

Caratteristiche / specificazioni tecniche

• Modello: Ace VI Zero Loss
• Marca: Coltri Compressors
• Tipo: Compressore 4 stadi con recupero gas (linea Helium)
• Gruppo pompante: monoblocco in alluminio; cilindri in ghisa speciale; bielle forate; albero motore in acciaio forgiato
• Lubrificazione: forzata con pompa ad ingranaggi a bassa pressione
• Materiali: tubazioni e raccordi in AISI 316
• Gestione condensa: separatori intermedi e separatore finale; serbatoio condensa 5 L (~3 L utile)
• Filtrazione: Hyperfilter a carbone attivo; doppio Hyperfilter certificato PED in dotazione
• Capacità filtrante: 52.500 m³ (20°C, 200 bar)
• Motore: trifase, disponibile 11–15 kW
• Sicurezza: valvole di sicurezza dopo ogni stadio; pressostato finale
• Strumentazione: manometri interstadio; sistema di scarico automatico della condensa; allarmi sequenza fasi e livello olio
