Gruppo compressore di gas Ace III HE Zero Loss

a pistonecon trasmissione a cinghiastazionario

Panoramica
Ace III HE Zero Loss è un compressore a 3 stadi per linea elio, progettato per la compressione e il recupero dei gas in versione Zero Loss. Integra sistemi di filtrazione avanzata, separazione dei condensati e componenti dimensionati per funzionamento intensivo e continuo.

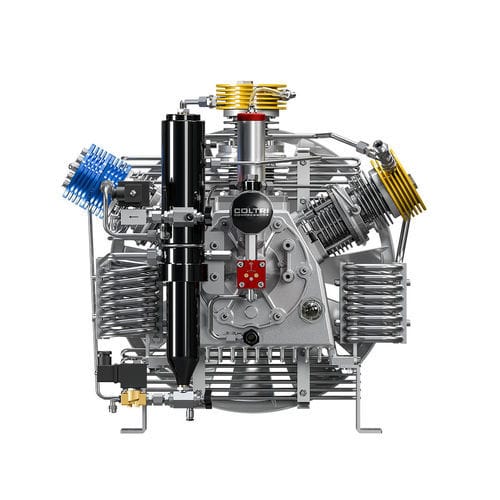

Gruppo pompante — caratteristiche principali

• Gruppo pompante a 3 stadi con recupero del gas (versione Zero Loss)
• Monoblocco in alluminio
• Lubrificazione forzata con pompa ad ingranaggi a bassa pressione
• Valvole di sicurezza dopo ogni stadio di compressione
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Separatore di condensa dopo lo stadio di media pressione e lo stadio finale di alta pressione
• Cilindri in alluminio pressofuso con elevata dispersione termica e rivestimento nicasil
• Bielle in alluminio forgiato e albero a gomiti in acciaio forgiato
• Valvole 2° e 3° stadio in acciaio inox
• Terzo stadio in acciaio temperato con 5 segmenti in ghisa speciale
• Cuscinetti a rulli e pattini di spinta su 2°/3° stadio per uso intensivo e riduzione delle forze laterali
• Elemento filtrante Hyperfilter a carbone attivo per purificazione

Dotazione di serie

• Doppio sistema Hyperfilter certificato PED
• Sistema di separazione della condensa
• Telaio cabinato silenziato, colore Nero RAL 9005
• Controllo compressore con scarico automatico della condensa
• Pressostato elettronico e manometri interstadio

Motore elettrico
Motore elettrico trifase che trasmette il moto al gruppo pompante tramite cinghia. Potenze disponibili: 4 ÷ 7,5 kW.

Sistema di purificazione Hyperfilter / Maxifilter
Il sistema Hyperfilter/Maxifilter garantisce il trattamento affidabile dei gas tecnici. Installato dopo il separatore finale e prima della valvola di mantenimento pressione, con separatori dopo 2° e 3° stadio come barriere primarie contro l’umidità. Capacità filtrante (aria in ingresso 20°C, 200 bar): 52.500 m³.

Quadro elettrico

• Interruttore ON/OFF con protezione motore
• Pressostato elettromeccanico/elettronico per arresto al raggiungimento della pressione finale
• Scarico di tutti i separatori interstadio e del separatore finale durante il funzionamento
• Timer per scarico automatico dei condensati
• Avviamento a vuoto integrato (scarico automatico allo spegnimento)
• Serbatoio raccolta condensato 5 L (capacità utile ≈ 3 L) con silenziatore
• Manometri interstadio per monitoraggio e verifica tenuta valvole

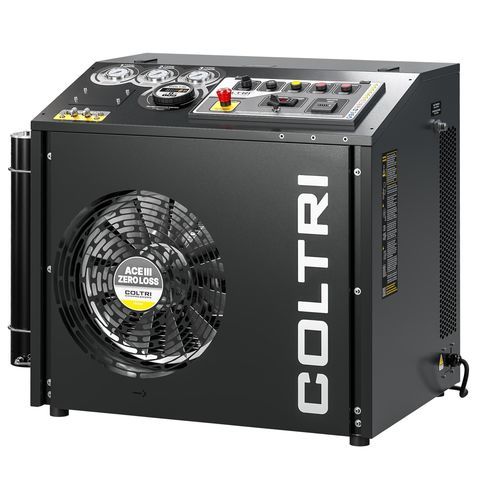

Telaio e manutenzione
Telaio cabinato silenziato progettato per facilitare la manutenzione. Piastra porta-motore basculante per tensione costante della cinghia, livellamento e scarico olio accessibili esternamente, console comandi con manometri interstadio, indicatore temperatura interna, allarmi sequenza fase e mancanza olio, comandi marcia/arresto e scarico manuale condensato. Verniciatura a polvere antigraffio colore Nero RAL 9005.

Specifiche tecniche

• Tipo: compressore a 3 stadi con recupero gas (versione Zero Loss)
• Motore: elettrico trifase 4–7,5 kW
• Filtrazione: doppio Hyperfilter certificato PED; capacità Maxifilter 52.500 m³ (20°C, 200 bar)
• Lubrificazione: forzata con pompa ad ingranaggi a bassa pressione
• Materiali: tubazioni/raccordi AISI 316, cilindri in alluminio con rivestimento nicasil, componenti forgiati
• Terzo stadio: acciaio temperato con 5 segmenti in ghisa speciale
• Cuscinetti: a rulli per uso intensivo; pattini di spinta 2°/3° stadio
• Gestione condensati: separatori interstadio e finale; serbatoio 5 L (utile ≈ 3 L) con silenziatore; scarico automatico/manuale
• Controlli: pressostato elettronico/elettromeccanico, manometri interstadio, avviamento a vuoto, timer scarico condensati
• Telaio: cabinato silenziato, progettazione per facile manutenzione, finitura Nero RAL 9005
