Compressore a pistone Silent HE

per elioelettricofisso

Panoramica
Silent HE fa parte della HELIUM LINE: compressore ad alta pressione a 4 stadi progettato per la compressione di elio ad alta capacità e per la produzione affidabile di aria respirabile, con riduzione dell’impatto acustico. Fornito in telaio con cabina silenziata per installazioni dove è richiesto basso livello di rumore.

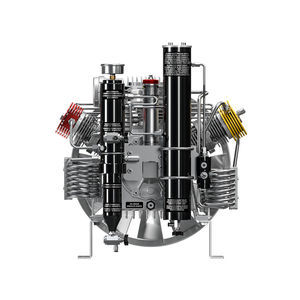

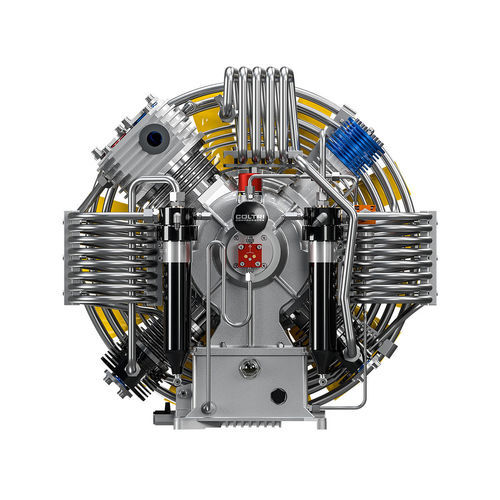

Gruppo pompante (4 stadi)

• Gruppo pompante monoblocco in alluminio per alte pressioni
• Lubrificazione forzata tramite pompa a ingranaggi a bassa pressione
• Filtro di aspirazione: 10 µm
• Tubi, raccordi e dadi in acciaio inox AISI 316 per il circuito critico
• Separatori di condensa intermedi dopo 2° e 3° stadio
• Pressostato di minima pressione olio
• Valvole di sicurezza dopo ogni stadio di compressione
• Cilindri speciali in ghisa con lappatura a bassa rugosità
• Bielle in alluminio forgiato
• Albero motore in acciaio forgiato
• Valvole ad alto flusso per 1°, 2° e 3° stadio
• Cuscinetti a rulli per applicazioni gravose
• 3° stadio in acciaio temprato con sei fasce speciali in ghisa
• Pattini di spinta al 2° e 3° stadio per eliminare forze laterali sui pistoni
• Sistema di filtrazione Hyperfilter

Motore
Motore elettrico trifase che trasferisce il moto al gruppo pompante tramite cinghia. Potenze disponibili: 7,5–11 kW.

Sistema di purificazione Hyperfilter
Posizionato dopo l’ultimo separatore e prima della valvola di mantenimento pressione, l’Hyperfilter è un circuito di purificazione ad alta capacità composto da due cartucce in serie: prima un setaccio molecolare per rimuovere l’umidità, poi una cartuccia combinata setaccio molecolare + carbone attivo per eliminare vapori d’olio e contaminanti. Con cartucce originali consente l’adeguata preparazione dell’aria respirabile secondo DIN EN 12021. Capacità filtrante (aria ingresso 20°C, 200 bar): 3.050 m³.

Quadro elettrico

• Interruttore ON/OFF con protezione motore
• Pressostato elettronico digitale che arresta il compressore alla pressione finale
• Svuotamento di tutti i separatori tra gli stadi e del separatore finale durante il funzionamento
• Timer per dispositivo di scarico automatico della condensa
• Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento)
• Serbatoio raccolta condensa: 5 L (con silenziatore) — capacità utile ≈ 3 L
• Manometri interstadio per visualizzare la pressione di esercizio per ogni stadio (utile per verificare la tenuta delle valvole e diagnosticare guasti)

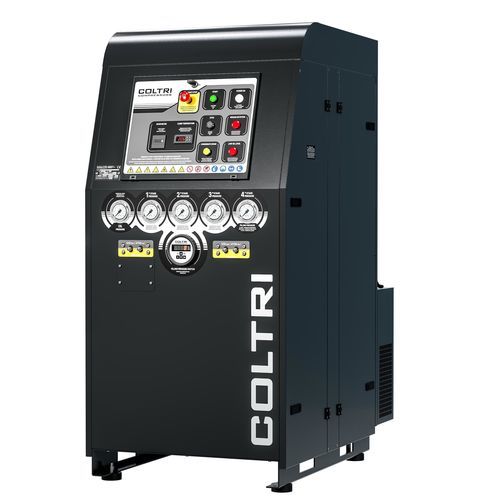

Telaio e cabina
Telaio con cabina silenziata e sviluppo verticale per ambienti a basso rumore. Indicazione livello e scarico olio accessibili esternamente. Console comandi con manometri interstadio, manometro olio, indicatore temperatura interna, allarmi presenza/sequenza fasi e mancanza olio, comandi di avvio/arresto e scarico manuale condensa. Realizzato in acciaio con verniciatura a polvere antigraffio colore Nero RAL 9005.

Sistema di purificazione (dettagli)
L’Hyperfilter è costituito da due cartucce in serie: la prima con setaccio molecolare per rimozione umidità; la seconda con setaccio molecolare combinato a carbone attivo per eliminare vapori d’olio e contaminanti. Un separatore intermedio tra 2° e 3° stadio massimizza l’estrazione dell’umidità. Configurazione idonea alla filtrazione di grandi portate per applicazioni di aria respirabile.

Dotazione standard

• Manometri controllo interstadio
• Doppio sistema Hyperfilter certificato PED
• Monitoraggio temperatura interna cabina con spegnimento automatico
• Controllo automatico del senso di rotazione
• Pressostato elettronico con spegnimento automatico
• Controllo livello olio con spegnimento automatico
• Pompa dell’olio
• Scarico automatico della condensa con sistema di convogliamento nella tanica
• Colore telaio: Nero RAL 9005

Specifiche tecniche

• Gruppo pompante: 4 stadi, monoblocco in alluminio
• Lubrificazione: pompa ad ingranaggi a bassa pressione
• Filtro aspirazione: 10 µm
• Materiali: tubi/raccordi/dadi in AISI 316 per circuito critico
• Separatori di condensa intermedi dopo 2° e 3° stadio
• Pressostato minima olio
• Valvole di sicurezza dopo ogni stadio
• Cilindri in ghisa lappati
• Bielle in alluminio forgiato, albero motore in acciaio forgiato
• Valvole ad alto flusso 1°/2°/3° stadio
• Cuscinetti a rulli heavy-duty
• 3° stadio in acciaio temprato con 6 fasce in ghisa speciale
• Pattini di spinta 2° e 3° stadio
• Sistema Hyperfilter: 2 cartucce (setaccio molecolare + carbone attivo), capacità ≈ 3.050 m³ (20°C, 200 bar)
• Motore elettrico trifase: 7,5–11 kW
• Serbatoio raccolta condensa: 5 L (≈3 L utile) con silenziatore
• Colore telaio: Nero RAL 9005
