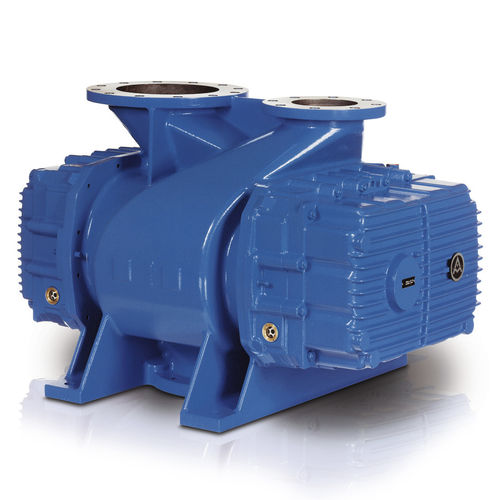

Soffiante a pressione negativa GMa/b/c

di gasd'ariaa lobi

Tecnologia collaudata di soffianti a 2 o 3 lobi per l'impiantistica per il trasporto forzato a pressione negativa estrema fino all'80% di vuoto. Senza olio ed estremamente robusta. Versione con trasmissione a cinghia o diretta. Per applicazioni stazionarie e su veicoli. DESIGN Alloggiamento con terza presa aggiuntiva sul lato di aspirazione per il raffreddamento in ingresso serie GM . . . Sm con alimentazione dell'olio lubrificante tramite lubrificazione a sbattimento. 6 grandezze, portata in ingresso 60 fino a 16.000 m³/h per una pressione assoluta in ingresso di circa 200 mbar contro l'atmosfera. serie GM . . . Lm con lubrificazione centrale a circolazione d'olio. 3 grandezze, portata da 16.000 a 50.000 m³/h per una pressione assoluta in ingresso di circa 400 mbar contro l'atmosfera GUARNIZIONI DELL'ALBERO La camera di trasporto è sigillata da un'imbragatura d'olio in combinazione con 4 tenute a labirinto ad anello di pistone con una camera di sfiato centrale. L'albero di trasmissione è sigillato da doppi anelli di tenuta radiali con barriera di grasso. DIREZIONE DEL FLUSSO Verticale, dall'alto verso il basso. AZIONAMENTO Accoppiamento diretto con il motore o tramite ingranaggio cilindrico o cinghia trapezoidale stretta fino alla taglia 19 per tutti i carichi. MATERIALE SPECIALE Disponibile in ghisa sferoidale (EN-GJS-400-15 o EN-GJS-400-18).
