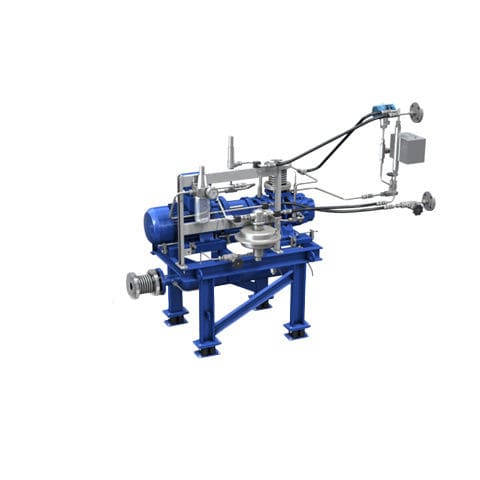

Gruppo compressore per gas di idrogeno GMD

di gasd'ariaa lobi

Descrizione del prodotto
La serie GMD di AERZEN è una soluzione universale, ermetica al gas, per l'intervallo di bassa pressione. Dotata di accoppiamento magnetico ermetico, garantisce un concetto di tenuta a bassa manutenzione eliminando i sistemi di bloccaggio per la tenuta dell'albero. La separazione tra lato olio e lato processo è assicurata da una speciale guarnizione ad anello del pistone. Il design robusto a due lobi permette pressioni di progetto fino a 7,0 bar(g). Sedici taglie coprono un'ampia gamma di punti di funzionamento.

Caratteristiche principali

• Accoppiamento magnetico ermetico per tenuta stagna (bassa manutenzione)
• Separazione olio/spazio di trasporto tramite guarnizione ad anello del pistone / tenute PEEK o in ghisa
• Compressione senza olio di gas di processo
• Macchina robusta a due lobi, pressione max. 7,0 bar(g)
• 16 taglie disponibili per diverse applicazioni

Dati tecnici (breve)
Portata volumetrica: 30 a 11.000 m³/h
Aumento di pressione (Δp): 150 a 1.000 mbar
Fluido: gas di processo
Funzionamento: privo di olio
Pressione max. di esercizio: 7,0 bar(g)

Applicazioni
I booster di gas di processo AERZEN sono impiegati in numerosi settori e applicazioni chiave:

• Gas industriali: separazione dell'aria
• Estrazione e stoccaggio di petrolio e gas: recupero gas (VRU), decarbonizzazione / recupero terziario dell'olio
• Industria chimica: gas circolare acetilene
• Petrochimica & raffinerie: etilene, propilene, olefine (compressione gas di alimentazione); butadiene (distillazione estrattiva)
• R&S industriale: processi circolari (gas inerti e gas di spurgo)
• Industria del vetro: iniezione di ossigeno (forno di fusione), atmosfere protettive per bagni di stagno (idrogeno, azoto)

Costruzione e materiali
Carcasse in ghisa sferoidale o acciaio inox, con flange circolari e tenuta tramite O-ring.

Tenuta dell'albero
Standard: accoppiamento magnetico ermetico (bassa manutenzione). Opzionale: tenuta meccanica doppia a bagno d'olio con raffreddamento a termosifone per coppie elevate (≥ 600 Nm).

Caratteristiche di flusso e azionamento
Direzione di flusso: verticale verso il basso. Azionamento: accoppiamento diretto al motore (B35 per accoppiamento magnetico o B3 per la tenuta meccanica alternativa).

Riepilogo / punti salienti

• Concetto di tenuta praticamente senza manutenzione tramite accoppiamento magnetico
• Separazione tra olio e processo (guarnizioni ad anello / opzione gas di separazione)
• Funzionamento privo di olio per gas di processo
• Pressione massima 7,0 bar(g) conforme agli standard
• 16 taglie per un adattamento flessibile all'applicazione

Specifiche tecniche

• Tipo: soffianti a rotore a lobi
• Aumento di pressione (Δp): 150 a 1.000 mbar
• Portata volumetrica: 30 a 11.000 m³/h
• Fluido: gas di processo
• Funzionamento: privo di olio
• Pressione max. di esercizio: 7,0 bar(g)
• Materiali carcassa: ghisa sferoidale o acciaio inox
• Opzioni di azionamento: accoppiamento diretto al motore (B35 per accoppiamento magnetico / B3 per tenuta meccanica)
• Tenuta albero: accoppiamento magnetico o tenuta meccanica doppia (lubrificata) con raffreddamento a termosifone
• Taglie disponibili: 16
