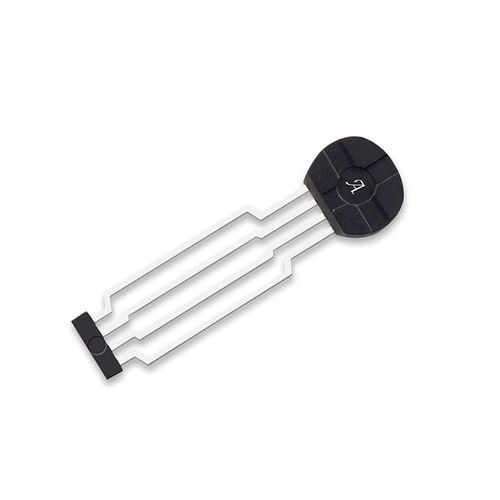

Sensore di prossimità magnetico ATS675 series

ad effetto Hallcon funzione di commutazionein miniatura

L'ATS675 è la nuova generazione della famiglia di sensori IC per sensori Allegro® True Power-On State (TPOS), che offre una maggiore precisione rispetto alle generazioni precedenti. L'ATS675 fornisce prestazioni assolute a velocità zero e informazioni TPOS. Il dispositivo incorpora un circuito integrato ad elemento singolo con un circuito magnetico personalizzato ottimizzato che commuta in risposta ai segnali magnetici creati da un bersaglio ferromagnetico. Il circuito integrato contiene un sofisticato circuito digitale progettato per eliminare gli effetti dannosi del magnete e degli offset di sistema. L'elaborazione del segnale è utilizzata per fornire prestazioni del dispositivo a velocità zero, indipendentemente dal traferro, e che si adatta dinamicamente alle condizioni operative tipiche delle applicazioni automobilistiche, in particolare le applicazioni di rilevamento dell'albero a camme. I DAC ad alta risoluzione per il rilevamento dei picchi sono utilizzati per impostare le soglie di commutazione adattiva del dispositivo, garantendo un'elevata precisione nonostante l'eccentricità del target. L'isteresi interna delle soglie riduce gli effetti negativi delle anomalie del segnale magnetico (come l'overshoot magnetico) associate ai target utilizzati in molte applicazioni automobilistiche. L'output risultante del dispositivo è una rappresentazione digitale del profilo del bersaglio ferromagnetico. L'ATS675 include anche un filtro a bassa larghezza di banda che aumenta l'immunità ai disturbi e il rapporto segnale/rumore del circuito integrato.
