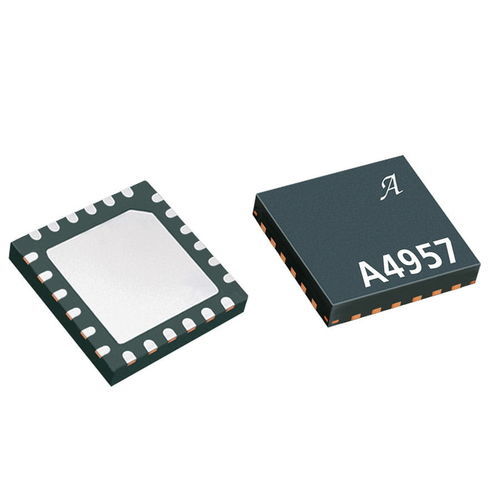

Gate driver MOSFET A4957 series

Il A4957 è un regolatore del pieno-ponticello per uso con i MOSFETs esterni di alimentazione della N-scanalatura e specificamente è progettato per le applicazioni con i carichi induttivi ad alta potenza quali i motori di CC della spazzola. Un regolatore unico della pompa di carica fornisce (>10 V) l'azionamento completo del cancello per le tensioni della batteria giù a 7 V e che permette che il A4957 funzioni con un azionamento ridotto del cancello, giù a 4.5 V. Un condensatore della linguetta per calzare gli stivali è utilizzato per fornire la suddetta tensione di rifornimento della batteria richiesta per i MOSFETs della N-scanalatura. Un sistema di amministrazione unico della carica della linguetta per calzare gli stivali si accerta che il condensatore della linguetta per calzare gli stivali sempre sufficientemente sia caricato fornire il circuito di azionamento del cancello del alto-lato. Ciascuno dei MOSFETs di alimentazione è controllato indipendentemente ma tutti sono protetti spar-attraverso entro da tempo guasto che è userconfigured da un resistore esterno. Il sistema diagnostico integrato fornisce l'indicazione di undervoltage e dei difetti a temperatura eccessiva. Il A4957 è fornito nei 24 contatti 4 millimetri di × 4 millimetri di × 0.75 il millimetro QFN con un rilievo esposto per dispersione termica aumentata. È cavo (Pb) libero, con la placcatura del leadframe della latta della metallina di 100% (suffisso T).
