Indicatore di livello per olio

d'acquaper liquidimagnetico

Panoramica
Sistemi di misura del livello non invasivi che utilizzano tecnologia a galleggiante magnetico e indicatori a vetro blindato (reflex e trasparente) per un'indicazione sicura e chiara del livello dei liquidi in serbatoi, recipienti a pressione, caldaie e apparecchiature di processo in applicazioni industriali gravose.

Vantaggi principali

• Sicurezza operatore migliorata: camere di bypass sigillate e costruzione blindata isolano gli operatori dai fluidi di processo a pressioni e temperature estreme.
• Nessun requisito di alimentazione elettrica: le tecnologie magnetiche e il vetro reflex forniscono indicazione meccanica continua senza energia elettrica.
• Precisione indipendente dalle proprietà ottiche del fluido: letture non influenzate da colore, torbidità o illuminazione ambiente.
• Manutenzione ridotta: design blindato e camere bypass evitano il contatto diretto vetro/processo, limitando la fragilità e i fermi macchina.

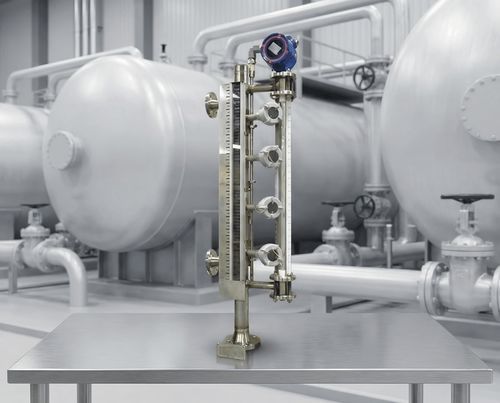

Indicatori di livello magnetici
Sistemi a camera di bypass con galleggiante magnetico che trasmettono la posizione del livello attraverso pareti non magnetiche verso indicatori esterni a bandiera o follower.

• Indicazione a bandiera magnetica o follower
• Tubo interno o camera di bypass esterna
• Materiali: acciaio inossidabile, PVC, CPVC, opzioni rivestite in polimero
• Montaggio: flangia o filettato
• Classi di pressione: 10–62 bar (150–900 psi)
• Dimensioni connessione: DN15 a DN80 (1/2" a 3")
• Graduazioni metriche e imperiali
• Trasmettitori 4–20 mA opzionali

Indicatori a vetro reflex
Assiemi blindati con vetro piatto prismático che mostra il liquido scuro e il vapore bianco tramite rifrazione della luce.

• Vetro reflex prismático in borosilicato
• Alto contrasto interfaccia liquido/vapore, visibile a distanza
• Nessuna retroilluminazione richiesta
• Pressioni fino a 275 bar (4000 psi)
• Temperatura: -20°C a +400°C
• Corpo in acciaio inox 316 o acciaio al carbonio

Indicatori a vetro trasparente
Assiemi blindati a doppio vetro con sezioni piane trasparenti su entrambi i lati della camera per osservazione reale del colore e della chiarezza.

• Struttura a doppio vetro trasparente
• Visualizzazione reale del colore del liquido e rilevamento interfaccia
• Schermi protettivi in mica o PTFE opzionali
• Pressione fino a 414 bar (6000 psi)
• Temperatura fino a 427°C (800°F)
• Retroilluminazione opzionale per migliore visibilità
• Adatto a mezzi corrosivi e assiemi multi-sezione

Indicatori per vapore ad alta pressione
Vetri reflex in borosilicato conformi ASME progettati per servizio vapore dove l'acqua appare scura e il vapore bianco.

• Conforme ASME Section 1 PG.60
• Tecnologia a prisma reflex
• Pressioni fino a 207 bar (3000 psi)
• Rivestimenti e accessori per alte temperature
• Camera monoblocco continua
• Illuminatori opzionali (ambra / rosso-verde)

Principio di funzionamento

• Configurazione camera bypass: una camera verticale non magnetica in acciaio inox o polimero è collegata al recipiente per equiparare il livello con il serbatoio principale.
• Galleggiante accoppiato magneticamente: un galleggiante interno con magneti permanenti segue la superficie del liquido; la densità specifica del galleggiante è tarata in base alla densità del fluido per garantire galleggiamento e posizione accurata.
• Accoppiamento indicazione esterna: i campi magnetici penetrano la parete non magnetica della camera per azionare indicatori esterni a bandiera o follower che mostrano il livello.
• Funzionamento fail-safe: il sistema meccanico opera senza alimentazione elettrica, resiste alle vibrazioni e rimane operativo in caso di perdita di alimentazione.

Specifiche tecniche
Indicatori di livello magnetici
Materiale camera: acciaio inossidabile 316/316L
Materiali standpipe: SS, PVC, CPVC, rivestimento PVDF
Materiali galleggiante: 316 SS, titanio, PTFE
Tipi di indicatore: bandiera, follower, scala
Gamma pressione: 10–62 bar (150–900 psi)
Gamma temperatura: -40°C a +400°C
Montaggio: flangia, NPT, BSP
Dimensioni connessione: DN15–DN80 (1/2"–3")

Indicatori reflex
Tipo vetro: borosilicato (prismático)
Materiale corpo: acciaio al carbonio / inox 316
Pressione max (bassa): 69 bar @ 38°C (1000 psi)
Pressione max (media): 138 bar @ 38°C (2000 psi)
Pressione max (alta): 275 bar @ 38°C (4000 psi)
Temperatura operativa: -20°C a +400°C
Connessioni: NPT 1/2", 3/4"
Lunghezza di osservazione: 127–1524 mm (5"–60")

Indicatori trasparenti
Tipo vetro: borosilicato (piano)
Schermi di protezione: mica, PTFE (opzionale)
Pressione max: 414 bar @ 38°C (6000 psi)
Temperatura max: fino a 427°C (800°F)
Illuminazione: retroilluminazione opzionale
Applicazioni: interfaccia, mezzi corrosivi
Design camera: monoblocco continuo
Materiale guarnizione: senza amianto, grafite

Norme e conformità
PED 2014/68/EU; ASME B31.1 / B31.3; ASME Section 1 PG.60; Certificati materiali EN 10204 3.1 / 3.2; Flange DIN, ANSI, JIS; Norme vetro DIN 7080 / DIN 7081; Qualità di saldatura EN ISO 3834; Resistenza alla corrosione NACE MR-0175/MR-0103.
