Rete tubiera di bloccaggio

a blocco rapidocon aggancio rapidoin acciaio inox 304

Panoramica del prodotto
Sistemi di connessione igienici Tri‑Clamp progettati con precisione per i settori farmaceutico, biotecnologico e alimentare. Assiemi conformi a DIN 32676, ASME BPE e 3‑A che garantiscono tenute sterili e a tenuta stagna con montaggio/smontaggio rapido per operazioni CIP/SIP. Superfici delle flangie elettrolucidate (Ra ≤ 0,8 µm) e compressione tramite fascetta esterna eliminano le crepe e permettono una completa pulibilità rispettando i requisiti EU GMP e FDA per il design igienico.

Vantaggi principali

• Connessione/disconnessione rapida: funzionamento senza utensili che consente lo smontaggio in pochi secondi per la validazione della pulizia, la manutenzione o la riconfigurazione di processo senza attrezzature speciali.
• Design igienico senza crepe: superfici elettrolucidate (Ra ≤ 0,8 µm) senza punti morti, filettature o scanalature di compressione della guarnizione.
• Integrità della tenuta convalidata: compressione controllata su guarnizioni conformi FDA per creare tenute affidabili, validate per pressioni di processo, cicli termici e prodotti chimici di pulizia aggressivi.
• Conformità normativa e tracciabilità: numeri di colata e certificati materiali EN 10204 3.1/3.2; conformità a DIN 32676, ASME BPE, 3‑A Sanitary e EHEDG.

Tipi di prodotto e caratteristiche

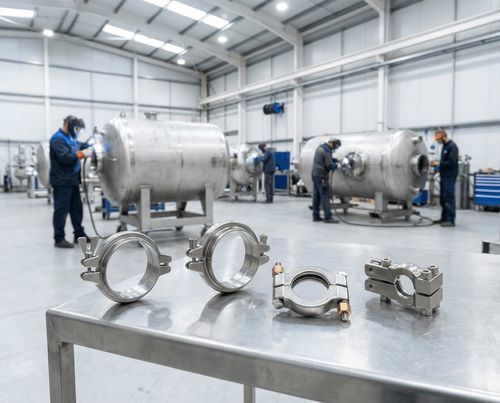

Morsetti standard a doppia cerniera
Morsetti igienici ad un solo bullone con cerniera a due perni per una compressione uniforme della guarnizione e tenuta affidabile nei sistemi farmaceutici e alimentari.

• Materiale: acciaio inossidabile 316/316L
• Dimensioni: DN15 a DN300 (1/2" a 12")
• Pressione nominale: Fino a 60 bar (870 psi)
• Temperatura: Fino a 232°C (450°F)
• Cerniera a doppio perno per forza di serraggio uniforme
• Bullone singolo con dado a farfalla o dado esagonale
• Conforme DIN 32676 e 3‑A Sanitary; marcatura CE standard

Morsetti heavy‑duty a doppio bullone
Morsetti senza cerniera con fissaggio a doppio bullone per una distribuzione migliorata della forza su diametri elevati.

• Materiale: acciaio inossidabile 316
• Dimensioni: DN150 a DN300 (6" a 12")
• Pressione nominale: Fino a 36 bar (522 psi)
• Temperatura: 232°C (450°F) e superiori
• Configurazione a doppio bullone (senza cerniera)
• Opzioni dado a farfalla o dado esagonale

Morsetti doppio bullone per alta pressione
Profili rinforzati progettati per applicazioni ad alta pressione che richiedono elevate forze di serraggio senza cerniere.

• Materiale: acciaio inossidabile 304
• Dimensioni: DN15 a DN150 (1/2" a 6")
• Pressione nominale: Fino a 100 bar (1450 psi)
• Temperatura: 232°C (450°F) e superiori
• Profilo a sezione pesante; fissaggio a doppio bullone
• Dadi esagonali in acciaio inox o ottone; conforme CE per esercizio in pressione

Morsetti ASME per recipienti a pressione
Progettati secondo ASME Section VIII Appendix 24 per recipienti a pressione, involucri filtri ed apparecchiature farmaceutiche critiche ad alta pressione.

• Materiale: 316 SS (tracciabilità completa)
• Dimensioni: DN25 a DN300 (1" a 12")
• Pressione nominale: Fino a 171 bar (2480 psi)
• Configurazione a triplo bullone con cerniera
• Conformità ASME Sec. VIII App. 24; documentazione completa di tracciabilità materiali

Morsetti premium anti‑grippaggio
Morsetti a fusione con trattamenti superficiali specializzati per prevenire il grippaggio in applicazioni ad alto ciclo.

• Fusione a cera persa (ASME SA‑351/SA‑351M)
• Decapaggio e passivazione; trattamento termico secondo ASME SA‑315
• Lucidatura a tamburo e calibrazione idraulica
• Elimina il bloccaggio delle filettature; vita utile estesa per CIP automatizzati

Morsetti di sicurezza e blocco
Morsetti progettati per prevenire aperture accidentali con dado schermato e predisposizione per lucchetto per conformità LOTO.

• Materiale: acciaio inossidabile 316
• Dimensioni: DN15 a DN300
• Porta di sicurezza che impedisce il rilascio del bullone; dado schermato con predisposizione per lucchetto
• Previene aperture involontarie sotto pressione; conformità LOTO per sicurezza manutenzione

Applicazioni

• Produzione farmaceutica: sintesi API, formulazioni sterili, bioreattori, servizi puliti e apparecchiature GMP.
• Biotecnologia: sistemi monouso, colture cellulari, purificazione downstream, skid di cromatografia.
• Alimentare e beverage: birrificazione, lavorazione lattiero‑casearia, produzione di bevande, circuiti CIP igienici.
• Cosmetica e cura personale: preparazione emulsioni, linee di riempimento sterili, miscelazione fragranze.
• Chimica fine, nutraceutici e R&D: impianti pilota e apparecchiature di laboratorio che richiedono connessioni pulibili e tracciabili.

Specifiche tecniche

• Materiale morsetto (standard): 316/316L SS
• Materiale morsetto (HP): 304 SS
• Fissaggi: bulloni e dadi 316 SS
• Materiali guarnizione: EPDM, Silicone, Viton, PTFE (opzioni FDA)
• Finitura virola: Ra ≤ 0,8 µm (elettrolucidato)
• Finitura morsetto: lucida o satinata
• Cerniera: doppio perno (modelli standard)
• Trattamento termico: ASME SA‑315 (premium)
• Pressione standard: Fino a 60 bar; Alta pressione: Fino a 100 bar; Pressione ASME: Fino a 171 bar
• Intervallo temperatura: −40°C a +400°C
• Servizio vuoto: compatibile con vuoto totale
• Cicli termici: validato SIP/CIP
• Cicli di connessione: 1000+ (modelli anti‑grippaggio)
• Integrità tenuta: test perdita elio
• Norme: DIN 32676 Serie A; ASME BPE; 3‑A Sanitary; EHEDG; ISO 2852; ASME Sec. VIII App. 24
• Certificati materiali: EN 10204 Tipo 3.1 / 3.2
• Conformità guarnizioni: FDA 21 CFR 177.1550 (ove applicabile)
• Dimensioni disponibili: DN15 (1/2") a DN300 (12"), comuni DN25–DN100 (1"–4"); personalizzazioni su richiesta
