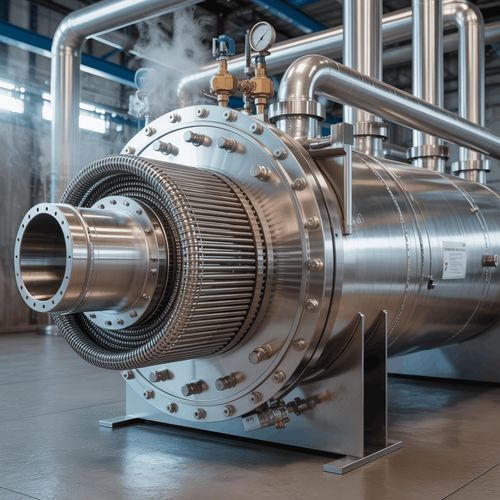

Scambiatore di calore a fascio tubiero

liquido/liquidoacqua-olioacqua-acqua

Panoramica del prodotto
Scambiatori di calore shell & tube progettati su misura, certificati ASME e PED, per processi chimici, petrolchimici e industriali. Progettazioni secondo standard TEMA ottimizzate per efficienza termica in condizioni di alta pressione e alta temperatura.

Capacità principali

• Progetto termico personalizzato: controcorrente, flusso parallelo o flusso incrociato; distanza tra deflettori, disposizione dei tubi e configurazione dei passaggi ottimizzati per massimizzare il recupero di calore.
• Conformità ASME & PED: fabbricazione secondo ASME Sezione VIII e PED 2014/68/EU con calcoli di progetto, certificati materiali e documentazione di prove idrostatiche.
• Selezione materiali ingegnerizzata: acciaio al carbonio, inox 304/316, duplex, leghe di nichel (Inconel, Hastelloy), titanio, leghe di rame e materiali esotici a richiesta.

Configurazioni TEMA

• Fixed Tubesheet (BEM, AEL, NEN): soluzione economica con tubi saldati alle piastra tubiera fissate alle estremità del guscio. Ideale per servizi puliti dove non è richiesta pulizia meccanica lato guscio.
  • Costi più bassi per superficie di scambio
  • Costruzione semplice e robusta
  • Lato tubi pulibile meccanicamente
  • Adatto a temperature guscio/tubi simili
  • Massima superficie per un dato diametro guscio
  • Giunto di dilatazione opzionale per stress termici
  • Classi TEMA BEM, AEL, NEN
• U-Tube Bundle (AEU, BEU): piastra tubiera singola con tubi a U che permettono l'espansione termica; bundle rimovibile per pulizia lato guscio senza intervenire sulle tubazioni.
  • Accoglie l'espansione termica
  • Bundle tubi rimovibile
  • Nessun giunto di dilatazione necessario
  • Accessibile per pulizia lato guscio
  • Costo inferiore rispetto al floating head
  • Limitato a passi di tubo pari
  • Pulizia lato tubi più difficile
• Floating Head (AES, BES, AET, BET): una piastra tubiera fissa e una flottante per compensare l'espansione differenziale; consente pulizia meccanica completa di entrambe le facce.
  • Gestisce elevati differenziali termici
  • Entrambi i lati pulibili meccanicamente
  • Bundle tubi rimovibile
  • Adatto per servizi con incrostazioni
  • Numero qualsiasi di passaggi tubi
  • Costo superiore rispetto a fixed o U-tube

Applicazioni industriali

• Chimica e petrolchimica: raffreddamento di processo, controllo temperatura reattori, condensatori, reboiler, rimozione calore e riscaldamento prodotto.
• Raffineria oil & gas: preriscaldo greggio, raffreddatori prodotto, intercooler, vaporizzatori e recupero calore.
• Farmaceutico: controllo temperatura in sintesi API, condensatori per recupero solventi, raffreddamento biorattori, scambiatori WFI.
• Integrazione OEM: scambiatori personalizzati per skid di processo, impianti modulari e sistemi package.
• Generazione energia & rinnovabili: condensatori, riscaldamento acqua alimentazione, raffreddamento olio lubrificante, recupero calore biogas/biodiesel/biomassa, geotermia e solare termico.

Specifiche tecniche
Lunghezza massima: 25 meters (82 ft)
Diametro massimo: 4.3 meters (14 ft)
Pressione di progetto: fino a 275 bar (4000 psi)
Temperatura di progetto: -50°C a +400°C
Diametro tubi: 12.7–50.8 mm (1/2"–2")
Passo tubi: triangolare o quadrato
Passaggi tubi: 1, 2, 4, 6, 8 passaggi
Tipo di deflettore: segmentale singolo/doppio

Opzioni materiali
Acciaio al carbonio: P265GH, P355GH (EN)
Acciaio inox: 304/304L, 316/316L
Duplex: 1.4462 (2205), 1.4410
Leghe di nichel: Inconel 600/625, Hastelloy
Titanio: Gr.1, Gr.2
Leghe di rame: Admiralty brass, Cu-Ni
Materiale tubi: senza saldatura o saldato
Piastra tubiera: piena o rivestita

Norme e codici
Apparecchi a pressione: PED 2014/68/EU
Codice ASME: Section VIII Div. 1/2
Standard TEMA: Classi R, C, B
Norme materiali: EN 10028, ASTM A240
Saldatura: EN ISO 3834-2
Prove NDT: RT, UT, PT, MT secondo EN
Certificazioni materiali: EN 10204 Type 3.1/3.2
Prova idrostatica: 1.3× o 1.43× MAWP
