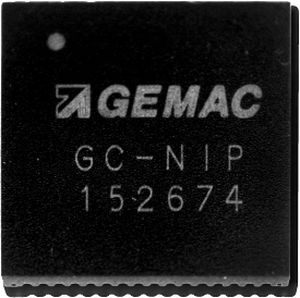

Microchip analogico GC-NIP

a 2 canalidi interpolazionecon interfaccia ABZ

I segnali di ingresso sono sottoposti a un controllo interno del guadagno e dell'offset specifico di AMAC e il periodo del segnale viene diviso fino a 8192 volte. Per la posizione assoluta di un sistema nonio a due canali, è possibile ottenere una risoluzione fino a 22 bit. L'ingresso e l'uscita del GC-NIP sono progettati per interfacce a 3,3V. Il circuito integrato comprende sei amplificatori per strumentazione con fattori di guadagno regolabili. È possibile collegare direttamente encoder con interfaccia di tensione o brigate di misura. I sensori con interfaccia di corrente e gli array di fotodiodi sono adattati da un semplice circuito esterno. Il circuito integrato funziona sia con segnali di ingresso single-ended che differenziali. Il rumore dei segnali del sensore è impedito da un filtro analogico a commutazione. Inoltre, un'isteresi digitale può sopprimere il rumore dei bordi dei segnali di uscita a basse frequenze di ingresso e a riposo. La qualità dei segnali emessi dai sensori viene monitorata nel circuito integrato. A tale scopo è possibile attivare separatamente 9 sorgenti che producono un segnale di errore. Per il calcolo della posizione assoluta è possibile inserire nella EEPROM del circuito integrato una serie di coefficienti di correzione specifici per il sensore o per la scala. In questo modo, le armoniche dei segnali sinusoidali o le imprecisioni della scala di misura non comportano errori nel valore assoluto della posizione. La determinazione dei coefficienti di correzione avviene mediante una semplice procedura di calibrazione basata su software. Fornendo in parallelo la posizione assoluta e i segnali incrementali a onda quadra (ABZ), il GC-NIP è particolarmente adatto all'uso nei sistemi di retroazione del motore.
