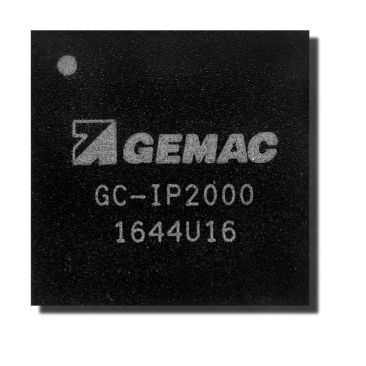

Microchip programmabile GC-IP2000

analogicodi interpolazionea segnale sinusoidale

Il circuito di interpolazione GC-IP2000 serve ad aumentare la risoluzione dei sistemi di misura incrementali di posizione e angolari con segnali di uscita sinusoidali sfalsati di 90°. Il circuito interpola il periodo del segnale fino a 2048 volte. Il GC-IP2000 comprende tre amplificatori per strumenti con fattori di guadagno regolabili. È possibile collegare direttamente encoder incrementali con interfaccia di tensione e ponti di misura. I sensori con interfaccia di corrente e gli array di fotodiodi possono essere adattati con un semplice circuito esterno. Il circuito integrato può funzionare con segnali di ingresso sia single-ended che differenziali. Il rumore dei segnali del sensore è impedito da un filtro analogico a commutazione. Inoltre, un'isteresi digitale può sopprimere il rumore dei bordi dei segnali di uscita a basse frequenze di ingresso e a riposo. In questo modo, in caso di disturbi di breve durata dei segnali di ingresso, il successivo contatore di interpolazione funzionerà senza errori. I segnali di ingresso sono sottoposti a un controllo interno del guadagno e dell'offset specifico di AMAC. L'ampiezza è controllata nell'intervallo compreso tra il 60% e il 120% dell'ampiezza nominale. L'intervallo di controllo dell'offset dei due segnali di ingresso è pari a ±10 % dell'ampiezza nominale. Lo sfasamento dei segnali di ingresso può essere corretto staticamente tra -10° e +10° mediante un potenziometro digitale. La qualità dei segnali emessi dai sensori viene monitorata nel circuito integrato. A tale scopo è possibile attivare separatamente 9 sorgenti che producono un segnale di errore.
